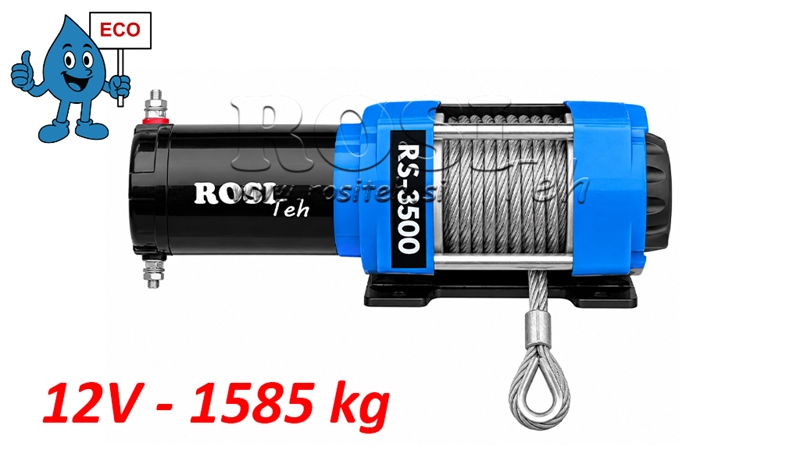

12 V WYCIĄGARKA ELEKTRYCZNA RS-3500 - 1585 KG - LINA STALOWA - ECO
| Informacje techniczne | |
|
Dostawca: |
Chiny |
| Zwrot lub wymiana: | 14 dni |
| Gwarancja: | 6 miesięcy |
| Masa: | 9,3 kg |
| Siła uciągu: | 1585 kg (3500 lbs) |
| Zasilanie: | Elektryczne (z baterii lub akumulatora) |
| Napięcie: | 12 V (DC) |
| Zalecany akumulator: | Minimum 12 Ah |
| Sterowanie: | Pilot przewodowy i bezprzewodowy |
| Silnik: | 3,5 HP (uszczelniony) |
| Przekładnia: | Dwustopniowa planetarna |
| Przełożenie: | 271:1 |
| Sprzęgło: | Sworzeń obrotowy |
| Wymiary: | 320 mm x 114 mm x 120 mm |
| Średnica i długość bębna: | 38 mm × 74 mm |
| Rozstaw montażowy: | 76,2 mm x 124 mm |
| Lina uciągowa: | Lina stalowa (5 mm x 10 m) |
Opis:
Wyciągarka elektryczna RS-3500 (12 V) to niezawodne i ekonomiczne rozwiązanie z naszej linii ECO, przeznaczone do przeciągania ładunków o średnim obciążeniu. RS-3500 nadaje się do quadów ATV i pojazdów UTV, mniejszych przyczep, łodzi, prac leśnych oraz innych zastosowań pomocniczych, w których wymagane jest kontrolowane i bezpieczne ciągnięcie.
Wyciągarka pracuje z zasilaniem 12 V DC i zapewnia znamionowy uciąg do 1585 kg (3500 lbs) na pierwszej warstwie liny stalowej. Wraz ze wzrostem liczby warstw liny stalowej na bębnie dostępny uciąg stopniowo maleje, co jest typowe dla wszystkich wyciągarek bębnowych.
Najczęstsze zastosowania:
- Wyciąganie pojazdów (gdy ATV, UTV lub mniejszy pojazd ugrzęźnie w błocie, śniegu lub na stromym terenie).
- Przeciąganie drewna i materiałów (przemieszczanie kłód, gałęzi lub innych ładunków na krótszych odległościach, szczególnie w trudno dostępnym terenie).
- Pomoc przy łodziach i przyczepach (wciąganie łodzi na przyczepę lub pomoc w pozycjonowaniu ładunku).
- Prace rolnicze i leśne (przemieszczanie sprzętu, maszyn lub ładunków tam, gdzie nie ma dostępu do ciągnika lub większej wyciągarki).
- Prace montażowe i serwisowe (precyzyjne pozycjonowanie lub osiowanie elementów podczas montażu).
Dlaczego warto używać wyciągarki elektrycznej zamiast ciągnięcia ręcznego?
- zwiększone bezpieczeństwo
- stała i kontrolowana siła uciągu
- mniejsze ryzyko urazu operatora
- szybsza i bardziej efektywna praca
Do cięższych ładunków lub większych odległości ciągnięcia zalecamy stosowanie zblocza linowego, które pomaga:
- zwiększyć uciąg,
- zmniejszyć obciążenie wyciągarki,
- wydłużyć żywotność wyciągarki.
Zawartość zestawu:
- wyciągarka elektryczna RS-3500 ECO,
- lina stalowa,
- hak do liny stalowej,
- piloty przewodowy i bezprzewodowy,
- odbiornik i przewody połączeniowe elektryczne,
- prowadnica rolkowa liny,
- śruby montażowe.

Dobór przewodów i bezpieczników do montażu wyciągarki według modelu
| Model | Napięcie | Bezpiecznik | Odległość między wyciągarką a akumulatorem | |||
| (V) | (A) | 0–2 m | 2–4 m | 4–6 m | 6–8 m | |
| RS-2500 |
12 |
150 | 16 mm² | 25 mm² | 35 mm² | 50 mm² |
| RS-3500 | 200 | 25 mm² | 35 mm² | 50 mm² | 70 mm² | |
| RS-8000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
| RS-12000 | 500 | 70 mm² | 95 mm² | 120 mm² | 150 mm² | |
| RS-12000 |
24 |
250 | 35 mm² | 50 mm² | 70 mm² | 95 mm² |
| RS-20000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
Uwaga: Do zasilania wyciągarki elektrycznej należy stosować wysokiej jakości przewody miedziane o odpowiednim przekroju. Wraz ze wzrostem odległości między akumulatorem a wyciągarką wymagany jest większy przekrój przewodu ze względu na spadek napięcia. Podane wartości stanowią zalecane minimalne przekroje przewodów. Rzeczywisty rozmiar przewodu zależy od maksymalnego poboru prądu przez wyciągarkę, długości przewodu, warunków pracy, temperatury oraz sposobu montażu. Odległość podana w tabeli oznacza odległość w jedną stronę między akumulatorem a wyciągarką.
Wymiary

Schemat podłączenia

Wymiary prowadnicy rolkowej liny

| UCIĄG I POJEMNOŚĆ LINY WEDŁUG WARSTWY | |||||
| Warstwa liny stalowej | 1 | 2 | 3 | 4 | |
| Znamionowy uciąg | (kg) | 1585 | 1331 | 1145 | 1005 |
| Lina stalowa według warstwy | (m) | 2.6 | 5.7 | 9.1 | 13 |
| PRĘDKOŚĆ LINY I POBÓR PRĄDU – PIERWSZA WARSTWA | ||||||
| Uciąg | (kg) | 0 | 450 | 900 | 1130 | 1585 (maks.) |
| Prędkość liny | (m/min) | 4.4 | 3 | 2.5 | 2.2 | 1.8 |
| Pobór prądu | (A) | 35 | 92 | 120 | 150 | 180 |
