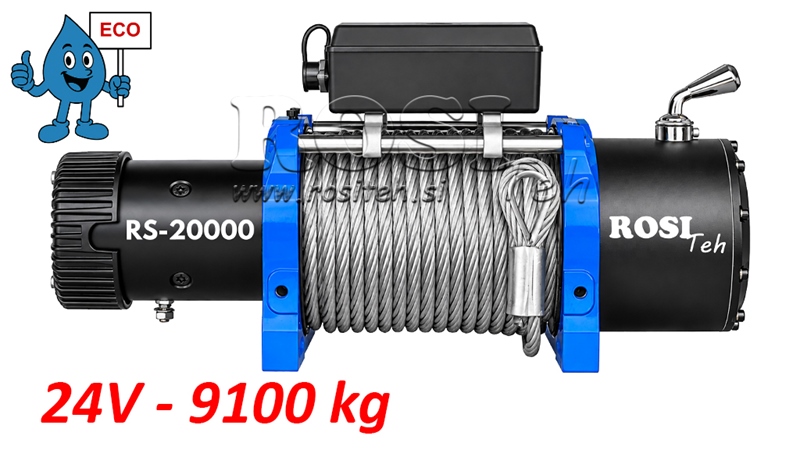

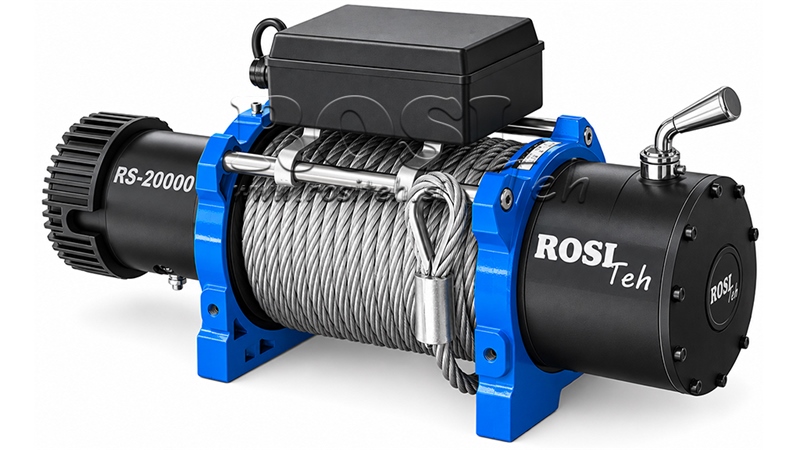

24 V WYCIĄGARKA ELEKTRYCZNA RS-20000 - 9100 KG - LINA STALOWA - ECO
| Informacje techniczne | |
| Dostawca: | Chiny |
| Zwrot lub wymiana: | 14 dni |
| Gwarancja: | 6 miesięcy |
| Masa produktu: | 59,6 kg |
| Wymiary: | 618 x 196 x 260 mm |
| Uciąg: | 9100 kg (20000 lbs) |
| Przekładnia: | 4-stopniowa planetarna |
| Przełożenie: | 469:1 |
| Sprzęgło: | Pokrętło obrotowe (180°) |
| Średnica i długość bębna: | 89 x 224 mm |
| Lina: | Ocynkowana lina stalowa (12 mm x 26 m) |
| Zalecany akumulator: | Co najmniej 12 Ah |
| Wymiary montażowe: | 254 x 114,3 mm |
| Zasilanie: | Elektryczne (z akumulatora) |
| Silnik: | Silnik elektryczny 24V DC - 7,8 HP (uszczelniony) |
| Napięcie: | 24 V (DC) |
| Sterowanie: | Pilot przewodowy i bezprzewodowy |
Opis
Wyciągarka elektryczna RS-20000 (24 V) to wyjątkowo mocne i ekonomiczne rozwiązanie z naszej linii ECO, przeznaczone do ciągnięcia ciężkich ładunków oraz pracy w wymagających warunkach. Dzięki znamionowemu uciągowi do 9100 kg (20,000 lbs) nadaje się do ciężkich pojazdów terenowych i użytkowych, przyczep, pojazdów pomocy drogowej, maszyn rolniczych i leśnych, a także do innych zastosowań, w których wymagana jest duża i kontrolowana siła ciągnięcia.
Wyciągarka pracuje przy zasilaniu 24 V DC i jest napędzana mocnym silnikiem elektrycznym 7.8 HP. Czterostopniowa przekładnia planetarna o przełożeniu 469:1 zapewnia wysoki moment obrotowy i wydajne przenoszenie mocy na bęben. Znamionowy uciąg do 9100 kg (20,000 lbs) dotyczy pierwszej warstwy liny stalowej. Wraz ze wzrostem liczby warstw liny na bębnie dostępny uciąg stopniowo maleje, co jest cechą charakterystyczną wszystkich wyciągarek bębnowych.
RS-20000 jest wyposażona w ocynkowaną linę stalową o średnicy 12 mm i długości 26 m. Obracana o 180° dźwignia sprzęgła umożliwia przełączenie wyciągarki w tryb swobodnego rozwijania, co pozwala na szybsze ręczne odwijanie liny. Wyciągarka może być obsługiwana za pomocą pilota przewodowego lub bezprzewodowego.
Najczęstsze zastosowania:
-
Odzyskiwanie i wyciąganie ciężkich pojazdów (pomoc pojazdom unieruchomionym w błocie, śniegu lub trudnym terenie).
-
Zastosowanie na pojazdach pomocy drogowej i przyczepach (załadunek, ciągnięcie i pozycjonowanie pojazdów, maszyn oraz innych ciężkich ładunków).
-
Przeciąganie drewna i ciężkich ładunków (przemieszczanie kłód, sprzętu i materiałów na krótszych dystansach).
-
Prace rolnicze i leśne (ciągnięcie maszyn, urządzeń lub ładunków w trudno dostępnych miejscach).
-
Zastosowanie w ciężkich pojazdach terenowych i użytkowych, gdzie wymagany jest duży uciąg.
-
Prace montażowe i serwisowe (kontrolowane przemieszczanie i pozycjonowanie ciężkich elementów, maszyn lub urządzeń).
Dlaczego warto wybrać wyciągarkę elektryczną zamiast ręcznego ciągnięcia?
-
bardzo duży uciąg do 9100 kg (20,000 lbs),
-
płynne i kontrolowane ciągnięcie,
-
mocny silnik elektryczny 7.8 HP,
-
solidna ocynkowana lina stalowa,
-
mniejszy wysiłek fizyczny wymagany od użytkownika,
-
szybsza i bardziej wydajna praca.
W przypadku cięższych ładunków lub bardziej wymagających sytuacji związanych z ciągnięciem zalecamy użycie odpowiedniego zblocza linowego, które pozwala:
-
zwiększyć dostępny uciąg,
-
zmniejszyć obciążenie wyciągarki,
-
ułatwić przemieszczanie ciężkich ładunków,
-
pomóc wydłużyć żywotność wyciągarki.
Wyciągarka elektryczna RS-20000 ECO to idealny wybór dla użytkowników, którzy potrzebują mocnej wyciągarki elektrycznej 24 V z liną stalową i uciągiem do 9100 kg do wymagających zastosowań profesjonalnych i prywatnych.
Zestaw zawiera:
-
wyciągarka elektryczna RS-20000 ECO,
-
lina stalowa,
-

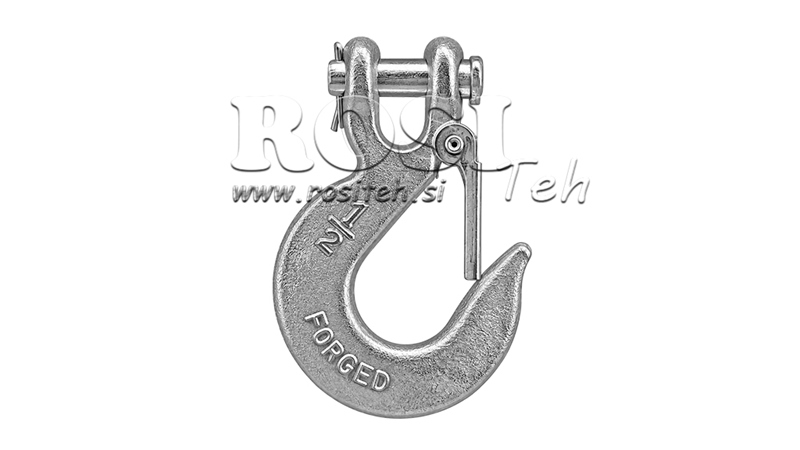

hak do liny stalowej,
-

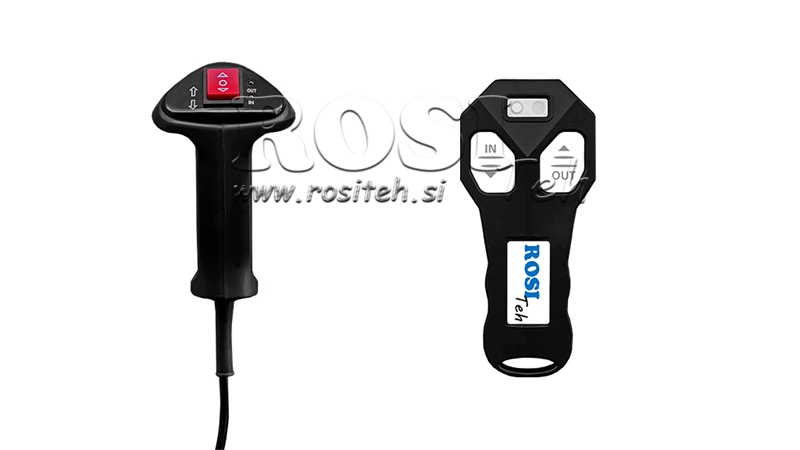

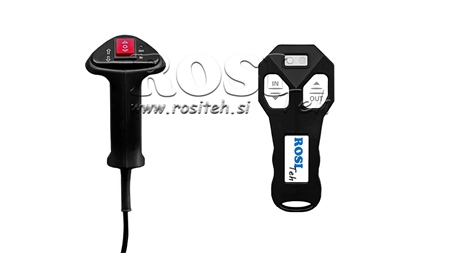

pilot przewodowy i bezprzewodowy,
-
elektryczne przewody przyłączeniowe,
-

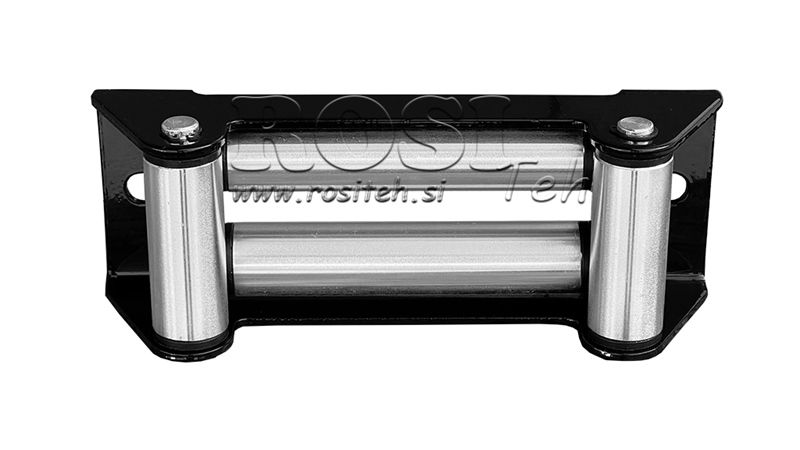

prowadnica rolkowa liny,
-
śruby montażowe.


Dobór przewodów i bezpieczników do montażu wyciągarki według modelu
| Model | Napięcie | Bezpiecznik | Odległość między wyciągarką a akumulatorem | |||
| (V) | (A) | 0–2 m | 2–4 m | 4–6 m | 6–8 m | |
| RS-2500 |
12 |
150 | 16 mm² | 25 mm² | 35 mm² | 50 mm² |
| RS-3500 | 200 | 25 mm² | 35 mm² | 50 mm² | 70 mm² | |
| RS-8000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
| RS-12000 | 500 | 70 mm² | 95 mm² | 120 mm² | 150 mm² | |
| RS-12000 |
24 |
250 | 35 mm² | 50 mm² | 70 mm² | 95 mm² |
| RS-20000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
Uwaga: Do zasilania wyciągarki elektrycznej należy stosować wysokiej jakości przewody miedziane o odpowiednim przekroju. Wraz ze wzrostem odległości między akumulatorem a wyciągarką wymagany jest większy przekrój przewodu ze względu na spadek napięcia. Podane wartości przedstawiają zalecane minimalne przekroje przewodów. Rzeczywisty dobór przewodu zależy od maksymalnego poboru prądu wyciągarki, długości przewodu, warunków pracy, temperatury oraz sposobu montażu. Odległość podana w tabeli oznacza odległość w jedną stronę między akumulatorem a wyciągarką.

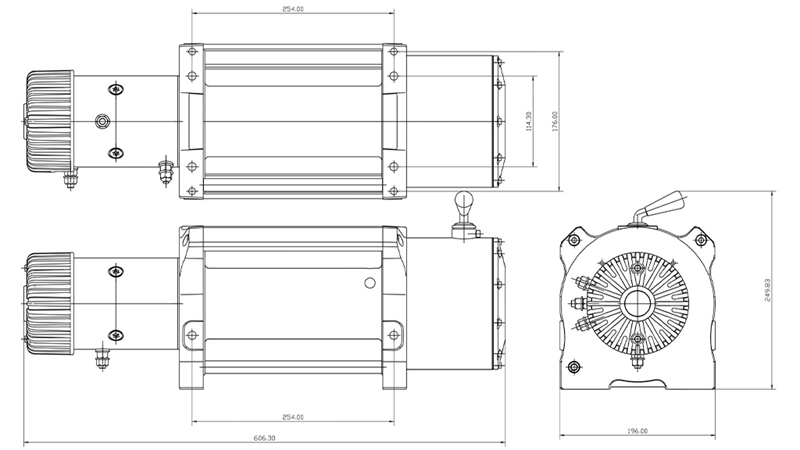

Wymiary

Schemat połączeń elektrycznych

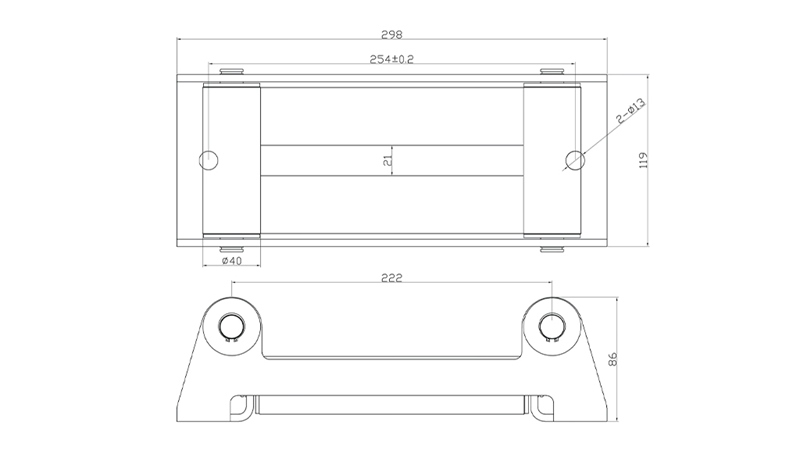

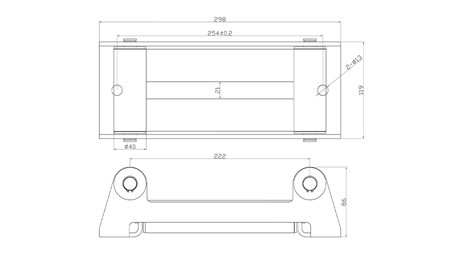

Wymiary prowadnicy rolkowej liny
