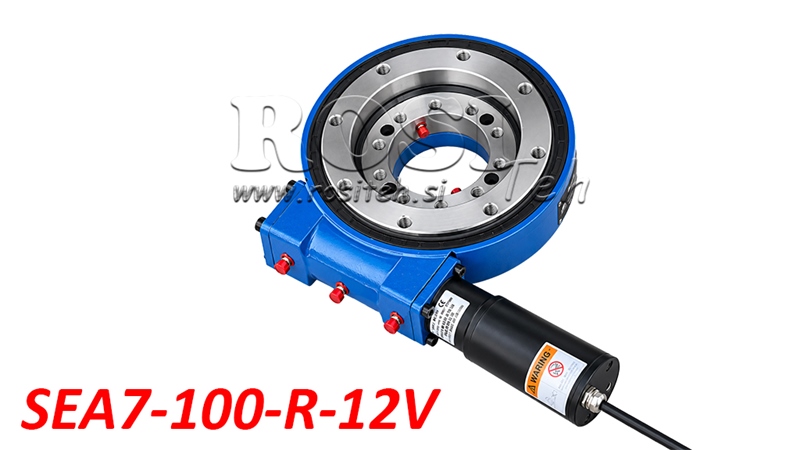

ŚLIMAKOWY NAPĘD OBROTOWY SERIA SEA7-100-R-12V - PRZEŁOŻENIE 71:1 - ECO

Opis

Ślimakowe napędy obrotu serii SEA7 z silnikiem elektrycznym 12 V stanowią kompaktowe, wytrzymałe i ekonomiczne rozwiązanie do elektrycznie napędzanego obrotu oraz precyzyjnego pozycjonowania różnych konstrukcji i urządzeń. Łączą przekładnię ślimakową, łożysko obrotu oraz silnik elektryczny w jedną funkcjonalną jednostkę zdolną do przenoszenia wysokiego momentu obrotowego oraz wytrzymywania obciążeń osiowych, promieniowych i momentów wywracających.

Seria SEA7 jest odpowiednia do zastosowań wymagających wolnego, płynnego i kontrolowanego obrotu. Dzięki zintegrowanemu silnikowi elektrycznemu 12 V napęd jest szczególnie przydatny w urządzeniach i pojazdach z instalacją elektryczną 12 V, ponieważ do pracy nie wymaga dodatkowego układu hydraulicznego.

Zasada działania ślimakowego napędu obrotu

Ślimakowy napęd obrotu działa na zasadzie przekładni ślimakowej, w której silnik elektryczny napędza uzębiony wieniec obrotowy za pośrednictwem wału ślimakowego. Taka konstrukcja zapewnia wysokie przełożenie redukcyjne, wysoki moment obrotowy oraz wolny, płynny i kontrolowany obrót.

Zintegrowany silnik elektryczny 12 V umożliwia pracę elektryczną bez konieczności stosowania pompy hydraulicznej, silnika hydraulicznego lub przewodów hydraulicznych. Upraszcza to montaż i pozwala stosować napęd w urządzeniach, w których układ hydrauliczny nie jest dostępny.

Napęd umożliwia ciągły obrót 360°, natomiast zintegrowane łożysko obrotu przenosi siły osiowe i promieniowe oraz momenty wywracające. Przekładnia ślimakowa zapewnia również wysoki moment trzymający, co przyczynia się do stabilności położenia obracanej konstrukcji.

Najważniejsze zalety

• Napęd elektryczny z dołączonym silnikiem elektrycznym 12 V.

• Praca bez konieczności stosowania dodatkowego układu hydraulicznego.

• Kompaktowa i wytrzymała konstrukcja ze zintegrowanym łożyskiem obrotu.

• Możliwość ciągłego obrotu 360°.

• Wysokie przełożenie redukcyjne zapewniające wolny i precyzyjny obrót.

• Wysoki moment wyjściowy i moment trzymający.

• Wysoka nośność przy obciążeniach osiowych i promieniowych.

• Zdolność do przenoszenia wysokich momentów wywracających.

• Uproszczony montaż w urządzeniach z instalacją elektryczną 12 V.

• Szeroki zakres zastosowań w maszynach rolniczych, leśnych, budowlanych i przemysłowych.

Zastosowanie

Ślimakowe napędy obrotu serii SEA7 z silnikami elektrycznymi są odpowiednie do różnych zastosowań wymagających elektrycznie sterowanego obrotu, pozycjonowania lub przemieszczania zespołów konstrukcyjnych.

• Maszyny rolnicze – osprzęt obrotowy, regulowane konstrukcje i wyposażenie rolnicze.

• Maszyny leśne – mechanizmy obrotowe, mniejsze urządzenia do manipulacji materiałem oraz pomocnicze zespoły robocze.

• Maszyny budowlane – platformy obrotowe, systemy pozycjonowania i konstrukcje specjalistyczne.

• Urządzenia przemysłowe – stoły obrotowe, urządzenia pozycjonujące i systemy transportu bliskiego.

• Pojazdy transportowe i specjalne – elektrycznie obsługiwane mechanizmy obrotowe oraz wyposażenie montowane na pojazdach.

• Systemy śledzenia słońca – obrotowe podpory i systemy regulacji położenia paneli fotowoltaicznych.

Konstrukcja i parametry pracy

Ślimakowy napęd obrotu SEA7 charakteryzuje się wytrzymałą konstrukcją, która łączy przekładnię zębatą i łożysko obrotu w kompaktowej obudowie. Jego budowa pozwala przenosić różne rodzaje obciążeń, dzięki czemu nadaje się do integracji z licznymi układami mechanicznymi.

Napęd ma przełożenie redukcyjne 71:1, maksymalną prędkość obrotową na wyjściu 1,4 obr./min oraz znamionowy moment wyjściowy 210 Nm. Statyczna nośność osiowa wynosi 133 kN, statyczna nośność promieniowa 53 kN, a maksymalny moment wywracający 13,5 kNm.

Moment trzymający wynosi 10,4 kNm, zapewniając skuteczny opór wobec zewnętrznych obciążeń obrotowych. Podczas pracy należy uwzględnić dopuszczalne obciążenia, sposób montażu oraz odpowiedni układ sterowania elektrycznego.

Podłączenie elektryczne i sterowanie

Ślimakowy napęd obrotu jest wyposażony w silnik elektryczny 12 V DC o określonym maksymalnym prądzie 14 A. Nadaje się do podłączenia do odpowiedniego źródła zasilania 12 V.

Do pracy należy zapewnić właściwe sterowanie elektryczne, zabezpieczenie zasilania oraz prawidłowo dobrane przewody elektryczne. Sposób sterowania zależy od wymagań konkretnego zastosowania.

Silnik elektryczny jest dołączony do ślimakowego napędu obrotu.

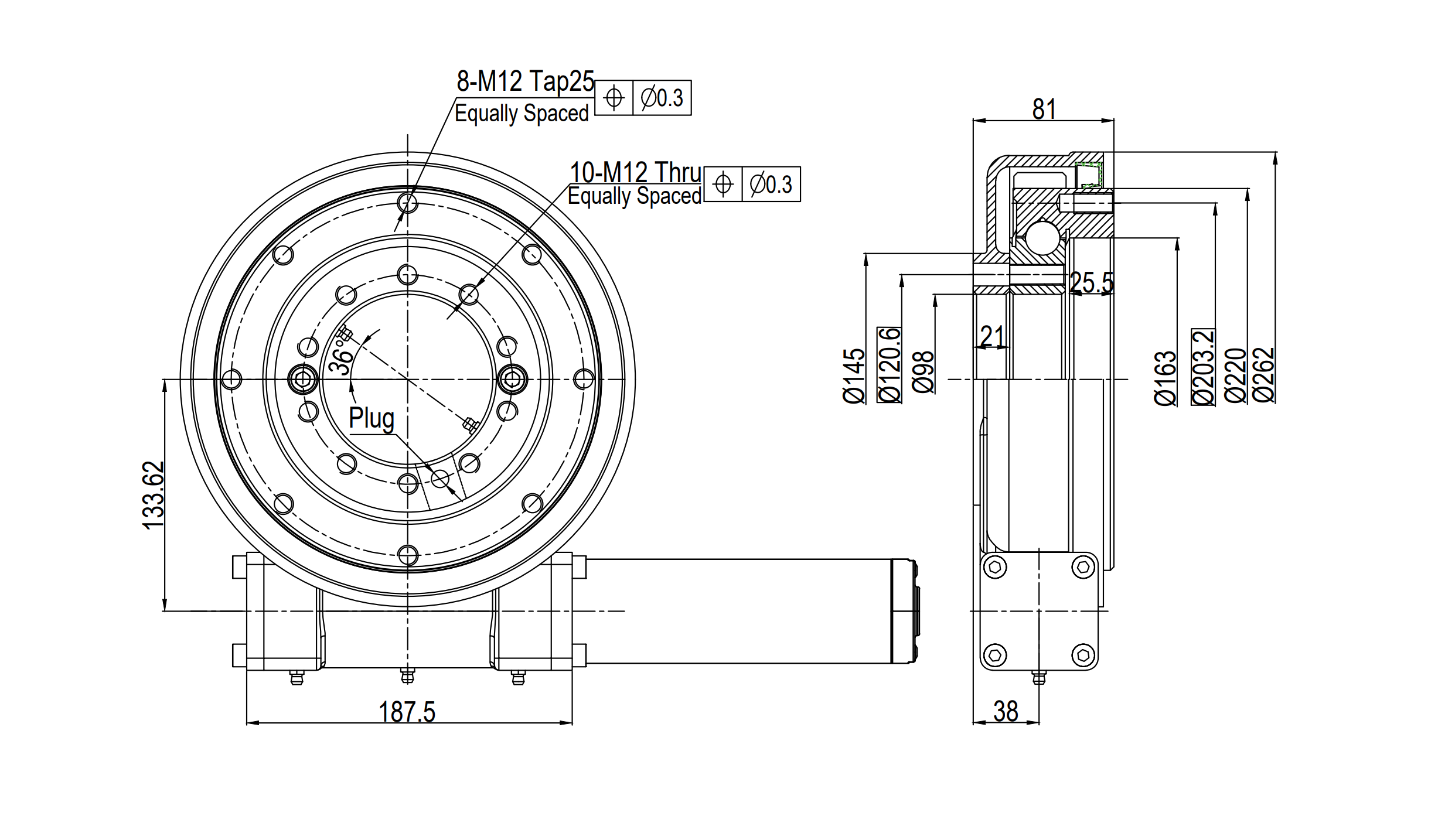

Wymiary SAE07 - ECO

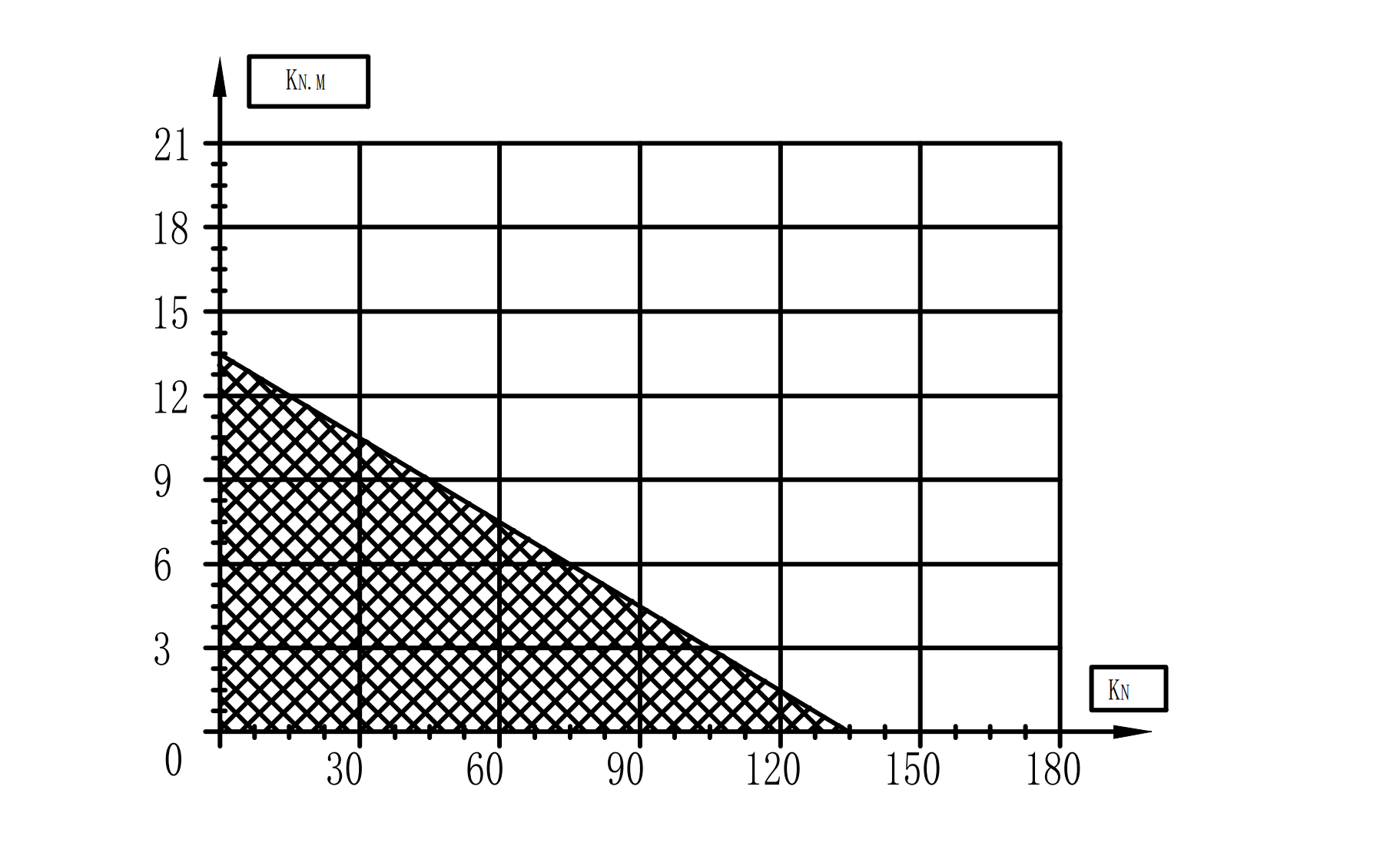

Wykres nośności

Wykres przedstawia dopuszczalne kombinacje obciążenia osiowego i momentu wywracającego dla ślimakowego napędu obrotu SEA7. Wraz ze wzrostem obciążenia osiowego dopuszczalny moment wywracający maleje. Aby zapewnić prawidłowy dobór i bezpieczną pracę napędu, należy przestrzegać wartości granicznych określonych przez producenta.

Oś pozioma: obciążenie osiowe w kN.

Oś pionowa: moment wywracający w kNm.

Obszar zaznaczony: dopuszczalne kombinacje obciążeń zgodnie z wykresem producenta.

Krzywa graniczna: granica obciążenia złożonego, której nie wolno przekraczać.
