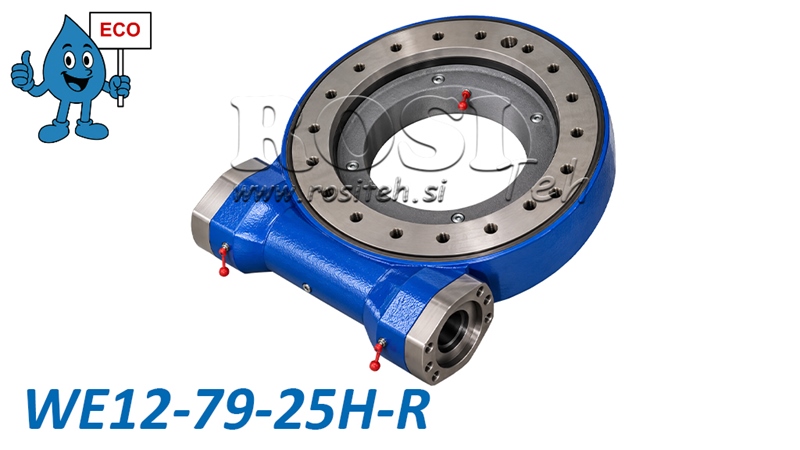

    ŚLIMAKOWY NAPĘD OBROTOWY SERIA WEA12 - 9,36 kNm - PRZEŁOŻENIE 79:1 - ECO
    ŚLIMAKOWY NAPĘD OBROTOWY SERIA WEA12 - 9,36 kNm - PRZEŁOŻENIE 79:1 - ECO
    ŚLIMAKOWY NAPĘD OBROTOWY SERIA WEA12 - 9,36 kNm - PRZEŁOŻENIE 79:1 - ECO
    ŚLIMAKOWY NAPĘD OBROTOWY SERIA WEA12 - 9,36 kNm - PRZEŁOŻENIE 79:1 - ECO
    ŚLIMAKOWY NAPĘD OBROTOWY SERIA WEA12 - 9,36 kNm - PRZEŁOŻENIE 79:1 - ECO
    ŚLIMAKOWY NAPĘD OBROTOWY SERIA WEA12 - 9,36 kNm - PRZEŁOŻENIE 79:1 - ECO

    ŚLIMAKOWY NAPĘD OBROTOWY SERIA WEA12 - 9,36 kNm - PRZEŁOŻENIE 79:1 - ECO

    Silnik hydrauliczny NIE jest dołączony przy zakupie ślimakowego napędu obrotowego.
    Kod produktu:
    14970
    OEM:
    9990000182039
    Stawka podatkowa
    22 %
    Cena bez VAT:
    3.252,37 PLN
    Cena z VAT:
    3.967,89 PLN
    Ref:
    19
    DODAJ DO KOSZYKA
    Informacje techniczne
    Dostawca: Chiny
    Gwarancja: 6 miesięcy
    Zwroty lub wymiany: 14 dni
    Masa produktu: 66 kg
    Model: WEA12 - ECO
    Statyczna nośność osiowa: 760 kN
    Statyczna nośność promieniowa: 280 kN
    Zakres obrotu: 360° (ciągły)
    Przełożenie: 79:1
    Maksymalna prędkość wyjściowa: ≤ 2 obr./min
    Moment wywracający: 56 kNm
    Luz: ≤ 0,17°
    Średnica zewnętrzna zespołu obrotu: 430 mm
    Moment utrzymujący: 43 kNm
    Wał wejściowy: Ø25 mm
    Moment wyjściowy: 9,5 kNm



    Opis



    Ślimakowe napędy obrotu serii WEA z naszej linii ECO oferują mocne, wytrzymałe i ekonomiczne rozwiązanie do kontrolowanego obrotu ciężkich konstrukcji i maszyn. Łączą przekładnię ślimakową oraz łożysko obrotowe w kompaktowym zespole, umożliwiając przenoszenie wysokiego momentu obrotowego przy jednoczesnym przenoszeniu obciążeń osiowych, promieniowych i momentów wywracających.



    Seria WEA ECO oferuje doskonały stosunek jakości do ceny i nadaje się do zastosowań w maszynach rolniczych, leśnych, budowlanych i przemysłowych, w których wymagany jest wysoki moment obrotowy oraz precyzyjne pozycjonowanie obciążenia.



    Zasada działania ślimakowego napędu obrotu



    Ślimakowy napęd obrotu działa na zasadzie przekładni ślimakowej, w której ślimak napędza uzębiony pierścień obrotowy. Taka konstrukcja zapewnia wysokie przełożenie redukcyjne, wysoki moment wyjściowy oraz powolny, płynny i kontrolowany obrót. Napęd może być obsługiwany za pomocą odpowiedniego silnika hydraulicznego. Jego konstrukcja umożliwia ciągły obrót 360°, natomiast zintegrowane łożysko obrotowe przenosi wysokie siły osiowe i promieniowe oraz momenty wywracające, dzięki czemu napęd nadaje się do wymagających warunków pracy.





    Najważniejsze zalety



    • Linia ECO – przystępne cenowo rozwiązanie oferujące doskonały stosunek jakości do ceny.

    • Wysoki moment wyjściowy do obracania ciężkich konstrukcji i ładunków.

    • Kompaktowa i solidna konstrukcja ze zintegrowanym łożyskiem obrotowym.

    • Możliwość ciągłego obrotu 360°.

    • Precyzyjny i kontrolowany obrót dzięki wysokiemu przełożeniu redukcyjnemu.

    • Wysoka nośność osiowa i promieniowa.

    • Wysoka odporność na momenty wywracające.

    • Wysokiej jakości materiały oraz elementy przekładni poddane obróbce cieplnej.

    • Szeroka gama modeli do różnych obciążeń i zastosowań.





    Zastosowania



    Ślimakowe napędy obrotu serii WEA ECO są stosowane w różnych branżach, szczególnie w aplikacjach wymagających niezawodnego obrotu i pozycjonowania ciężkich komponentów oraz zespołów maszyn.

    • Maszyny leśne – przyczepy leśne, żurawie i konstrukcje obrotowe.

    • Maszyny rolnicze – ramiona obrotowe, osprzęt i wyposażenie rolnicze.

    • Maszyny budowlane – żurawie, urządzenia podnoszące i platformy obrotowe.

    • Urządzenia przemysłowe – urządzenia pozycjonujące, stoły obrotowe i systemy transportu materiałów.

    • Transport i pojazdy specjalne – zespoły obrotowe i wyposażenie montowane na pojazdach.



    Materiały i konstrukcja



    Ślimakowe napędy obrotu serii WEA ECO są produkowane z wysokiej jakości stali, które zapewniają wytrzymałość mechaniczną, odporność na zużycie oraz długą żywotność przy prawidłowej konserwacji.



    Elementy przekładni mogą być produkowane ze stali gatunków 45, 50Mn, 42CrMo lub 42CrMo4, natomiast ślimaki mogą być wykonane ze stali 42CrMo lub 20CrMoTi. Wybrane elementy są poddawane obróbce cieplnej w celu zwiększenia twardości i odporności na zużycie.



    Twardość hartowanych powierzchni bieżni wynosi od 55 do 62 HRC, natomiast twardość powierzchni zespołu przekładni ślimakowej wynosi od 58 do 62 HRC.



    Ślimakowy napęd obrotu jest fabrycznie wstępnie nasmarowany.



    Wymiary WEA12 - ECO





    Wykres obciążeń granicznych



    Wykres przedstawia dopuszczalne kombinacje obciążenia osiowego i momentu wywracającego dla ślimakowego napędu obrotu WEA12 . Wraz ze wzrostem obciążenia osiowego dopuszczalny moment wywracający maleje. W celu prawidłowego doboru i bezpiecznej eksploatacji napędu obrotu należy przestrzegać granicznych wartości obciążenia określonych przez producenta.





    Oś pozioma: Obciążenie osiowe w kN.

    Oś pionowa: Moment wywracający w kNm.

    Obszar zacieniowany: Dopuszczalne kombinacje obciążeń zgodnie z wykresem producenta.

    Krzywa graniczna: Maksymalne dopuszczalne obciążenie łączne, którego nie wolno przekraczać.
