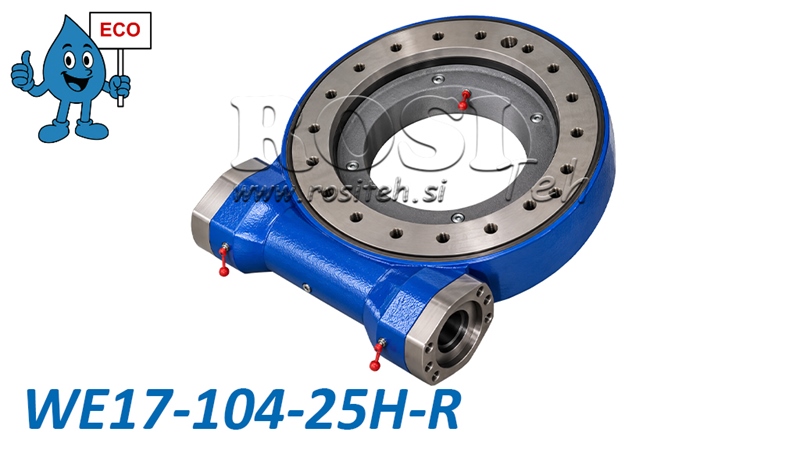

ŚLIMAKOWY NAPĘD OBROTOWY SERIA WEA17 - 13,2 kNm - PRZEŁOŻENIE 104:1 - ECO
| Informacje techniczne | |
| Dostawca: | Chiny |
| Gwarancja: | 6 miesięcy |
| Zwroty lub wymiany: | 14 dni |
| Masa produktu: | 94 kg |
| Model: | WEA17 - ECO |
| Statyczna nośność osiowa: | 1166 kN |
| Statyczna nośność promieniowa: | 435 kN |
| Zakres obrotu: | 360° (ciągły) |
| Przełożenie: | 86:1 |
| Maksymalna prędkość wyjściowa: | ≤ 2 obr./min |
| Moment wywracający: | 142,4 kNm |
| Luz: | ≤ 0,15° |
| Średnica zewnętrzna zespołu obrotu: | 566 mm |
| Moment utrzymujący: | 72,3 kNm |
| Wał wejściowy: | Ø25 mm |
| Moment wyjściowy: | 12,96 kNm |
Opis
Napędy obrotu z przekładnią ślimakową serii WEA z naszej linii ECO oferują wydajne, solidne i ekonomiczne rozwiązanie do kontrolowanego obrotu ciężkich konstrukcji i maszyn. Łączą przekładnię redukcyjną ślimakową oraz łożysko obrotu w kompaktowym zespole, umożliwiając przenoszenie wysokiego momentu obrotowego przy jednoczesnym przenoszeniu obciążeń osiowych, promieniowych oraz momentów wywracających.
Seria WEA ECO zapewnia doskonały stosunek jakości do ceny i jest odpowiednia do zastosowań w maszynach rolniczych, leśnych, budowlanych i przemysłowych, gdzie wymagany jest wysoki moment obrotowy oraz precyzyjne pozycjonowanie obciążenia.
Zasada działania napędu obrotu z przekładnią ślimakową
Napęd obrotu z przekładnią ślimakową działa na zasadzie przekładni ślimakowej, w której ślimak napędza uzębiony wieniec obrotu. Taka konstrukcja zapewnia duże przełożenie redukcyjne, wysoki moment wyjściowy oraz powolny, płynny i kontrolowany obrót. Napęd może być obsługiwany za pomocą odpowiedniego silnika hydraulicznego. Jego konstrukcja umożliwia ciągły obrót o 360°, a zintegrowane łożysko obrotu przenosi wysokie siły osiowe i promieniowe oraz momenty wywracające, dzięki czemu napęd nadaje się do pracy w wymagających warunkach eksploatacyjnych.
Kluczowe zalety
-
Linia ECO – ekonomiczne rozwiązanie zapewniające doskonały stosunek jakości do ceny.
-
Wysoki moment wyjściowy do obracania ciężkich konstrukcji i ładunków.
-
Kompaktowa i solidna konstrukcja ze zintegrowanym łożyskiem obrotu.
-
Możliwość ciągłego obrotu o 360°.
-
Precyzyjny i kontrolowany obrót dzięki wysokiemu przełożeniu redukcyjnemu.
-
Wysoka nośność osiowa i promieniowa.
-
Wysoka odporność na momenty wywracające.
-
Wysokiej jakości materiały oraz elementy przekładni poddane obróbce cieplnej.
-
Szeroki zakres modeli do różnych obciążeń i zastosowań.
Zastosowania
Napędy obrotu z przekładnią ślimakową serii WEA ECO są stosowane w różnych branżach, szczególnie w aplikacjach wymagających niezawodnego obrotu i pozycjonowania ciężkich podzespołów oraz zespołów maszyn.
-
Maszyny leśne – przyczepy leśne, żurawie i konstrukcje obrotowe.
-
Maszyny rolnicze – ramiona obrotowe, osprzęt i wyposażenie rolnicze.
-
Maszyny budowlane – żurawie, urządzenia podnoszące i platformy obrotowe.
-
Urządzenia przemysłowe – urządzenia pozycjonujące, stoły obrotowe i systemy transportu materiałów.
-
Pojazdy transportowe i specjalistyczne – zespoły obrotowe i wyposażenie montowane na pojazdach.
Materiały i konstrukcja
Napędy obrotu z przekładnią ślimakową serii WEA ECO są produkowane z wysokiej jakości stali, które zapewniają wytrzymałość mechaniczną, odporność na zużycie oraz długą żywotność przy prawidłowej konserwacji.
Elementy przekładni mogą być wykonane ze stali gatunków 45, 50Mn, 42CrMo lub 42CrMo4, natomiast ślimaki mogą być wykonane ze stali 42CrMo lub 20CrMoTi. Wybrane elementy są poddawane obróbce cieplnej w celu zwiększenia twardości i odporności na zużycie.
Twardość powierzchni hartowanych bieżni wynosi od 55 do 62 HRC, natomiast twardość powierzchni zespołu przekładni ślimakowej wynosi od 58 do 62 HRC.
Napęd obrotu z przekładnią ślimakową jest fabrycznie nasmarowany.
Wymiary WEA17 - ECO

Wykres obciążenia granicznego
Wykres przedstawia dopuszczalne kombinacje obciążenia osiowego i momentu wywracającego dla napędu obrotu z przekładnią ślimakową WEA17 . Wraz ze wzrostem obciążenia osiowego dopuszczalny moment wywracający maleje. W celu prawidłowego doboru i bezpiecznej eksploatacji napędu obrotu należy przestrzegać wartości granicznych obciążenia określonych przez producenta.

Oś pozioma: Obciążenie osiowe w kN.
Oś pionowa: Moment wywracający w kNm.
Obszar zacieniowany: Dopuszczalne kombinacje obciążeń zgodnie z wykresem producenta.
Krzywa graniczna: Maksymalne dopuszczalne obciążenie złożone, którego nie wolno przekraczać.
