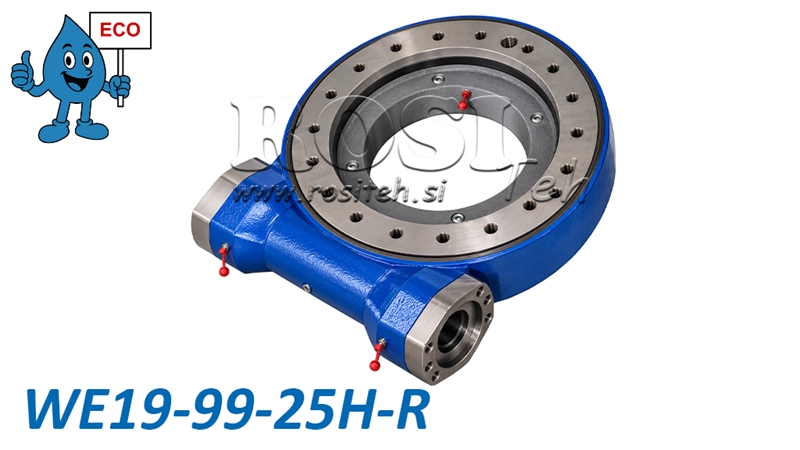

    ŚLIMAKOWY NAPĘD OBROTOWY SERIA WEA19 - 19,1 kNm - PRZEŁOŻENIE 99:1 - ECO
    ŚLIMAKOWY NAPĘD OBROTOWY SERIA WEA19 - 19,1 kNm - PRZEŁOŻENIE 99:1 - ECO
    ŚLIMAKOWY NAPĘD OBROTOWY SERIA WEA19 - 19,1 kNm - PRZEŁOŻENIE 99:1 - ECO
    ŚLIMAKOWY NAPĘD OBROTOWY SERIA WEA19 - 19,1 kNm - PRZEŁOŻENIE 99:1 - ECO
    ŚLIMAKOWY NAPĘD OBROTOWY SERIA WEA19 - 19,1 kNm - PRZEŁOŻENIE 99:1 - ECO
    ŚLIMAKOWY NAPĘD OBROTOWY SERIA WEA19 - 19,1 kNm - PRZEŁOŻENIE 99:1 - ECO

    ŚLIMAKOWY NAPĘD OBROTOWY SERIA WEA19 - 19,1 kNm - PRZEŁOŻENIE 99:1 - ECO

    Silnik hydrauliczny NIE jest dołączony przy zakupie ślimakowego napędu obrotowego.
    Kod produktu:
    14973
    OEM:
    9990000182060
    Stawka podatkowa
    22 %
    Cena bez VAT:
    5.627,69 PLN
    Cena z VAT:
    6.865,78 PLN
    Ref:
    5
    DODAJ DO KOSZYKA
    Informacje techniczne
    Dostawca: Chiny
    Gwarancja: 6 miesięcy
    Zwroty lub wymiany: 14 dni
    Masa produktu: 118 kg
    Model: WEA19 - ECO
    Statyczna nośność osiowa: 1800 kN
    Statyczna nośność promieniowa: 675 kN
    Zakres obrotu: 360° (ciągły)
    Przełożenie: 99:1
    Maksymalna prędkość wyjściowa: ≤ 2 obr./min
    Moment wywracający: 196 kNm
    Luz: ≤ 0,15°
    Średnica zewnętrzna zespołu obrotu: 624 mm
    Moment utrzymujący: 80,1 kNm
    Wał wejściowy: Ø25 mm
    Moment wyjściowy: 18,5 kNm



    Opis



    Napędy obrotu z przekładnią ślimakową serii WEA z naszej linii ECO oferują mocne, wytrzymałe i ekonomiczne rozwiązanie do kontrolowanego obracania ciężkich konstrukcji i maszyn. Łączą reduktor ślimakowy oraz łożysko obrotu w kompaktowym zespole, umożliwiając przenoszenie wysokiego momentu obrotowego przy jednoczesnym przenoszeniu obciążeń osiowych, promieniowych i momentów wywracających.



    Seria WEA ECO zapewnia doskonały stosunek jakości do ceny i jest odpowiednia do zastosowań w maszynach rolniczych, leśnych, budowlanych i przemysłowych, w których wymagany jest wysoki moment obrotowy oraz precyzyjne pozycjonowanie obciążenia.



    Zasada działania napędu obrotu z przekładnią ślimakową



    Napęd obrotu z przekładnią ślimakową działa na zasadzie przekładni ślimakowej, w której ślimak napędza uzębiony wieniec obrotowy. Taka konstrukcja zapewnia wysokie przełożenie redukcyjne, wysoki moment wyjściowy oraz powolny, płynny i kontrolowany obrót. Napęd może być zasilany za pomocą odpowiedniego silnika hydraulicznego. Jego konstrukcja umożliwia ciągły obrót o 360°, a zintegrowane łożysko obrotu przenosi wysokie siły osiowe i promieniowe, a także momenty wywracające, dzięki czemu napęd nadaje się do wymagających warunków pracy.





    Najważniejsze zalety



    • Linia ECO – ekonomiczne rozwiązanie oferujące doskonały stosunek jakości do ceny.

    • Wysoki moment wyjściowy do obracania ciężkich konstrukcji i ładunków.

    • Kompaktowa i wytrzymała konstrukcja ze zintegrowanym łożyskiem obrotu.

    • Możliwość ciągłego obrotu o 360°.

    • Precyzyjny i kontrolowany obrót dzięki wysokiemu przełożeniu redukcyjnemu.

    • Wysoka nośność osiowa i promieniowa.

    • Wysoka odporność na momenty wywracające.

    • Wysokiej jakości materiały oraz elementy przekładni poddane obróbce cieplnej.

    • Szeroki zakres modeli do różnych obciążeń i zastosowań.





    Zastosowania



    Napędy obrotu z przekładnią ślimakową serii WEA ECO są stosowane w różnych gałęziach przemysłu, szczególnie w aplikacjach wymagających niezawodnego obrotu i pozycjonowania ciężkich podzespołów oraz zespołów maszyn.

    • Maszyny leśne – przyczepy leśne, żurawie i konstrukcje obrotowe.

    • Maszyny rolnicze – ramiona obrotowe, osprzęt i wyposażenie rolnicze.

    • Maszyny budowlane – żurawie, urządzenia dźwigowe i platformy obrotowe.

    • Urządzenia przemysłowe – urządzenia pozycjonujące, stoły obrotowe i systemy transportu bliskiego.

    • Pojazdy transportowe i specjalnego przeznaczenia – zespoły obrotowe i wyposażenie montowane na pojazdach.



    Materiały i konstrukcja



    Napędy obrotu z przekładnią ślimakową serii WEA ECO są produkowane z wysokiej jakości stali, które zapewniają wytrzymałość mechaniczną, odporność na zużycie oraz długą żywotność przy prawidłowej konserwacji.



    Elementy przekładni mogą być wykonane ze stali gatunków 45, 50Mn, 42CrMo lub 42CrMo4, natomiast ślimaki mogą być wykonane ze stali 42CrMo lub 20CrMoTi. Wybrane elementy są poddawane obróbce cieplnej w celu zwiększenia twardości i odporności na zużycie.



    Twardość hartowanych powierzchni bieżni wynosi od 55 do 62 HRC, natomiast twardość powierzchni zespołu przekładni ślimakowej wynosi od 58 do 62 HRC.



    Napęd obrotu z przekładnią ślimakową jest fabrycznie nasmarowany.



    Wymiary WEA19 - ECO





    Wykres obciążenia granicznego



    Wykres przedstawia dopuszczalne kombinacje obciążenia osiowego i momentu wywracającego dla napędu obrotu z przekładnią ślimakową WEA19. Wraz ze wzrostem obciążenia osiowego dopuszczalny moment wywracający maleje. W celu prawidłowego doboru i bezpiecznej eksploatacji napędu obrotu należy przestrzegać limitów obciążenia określonych przez producenta.





    Oś pozioma: obciążenie osiowe w kN.

    Oś pionowa: moment wywracający w kNm.

    Obszar zacieniowany: dopuszczalne kombinacje obciążeń zgodnie z wykresem producenta.

    Krzywa graniczna: maksymalne dopuszczalne obciążenie złożone, którego nie wolno przekraczać.
