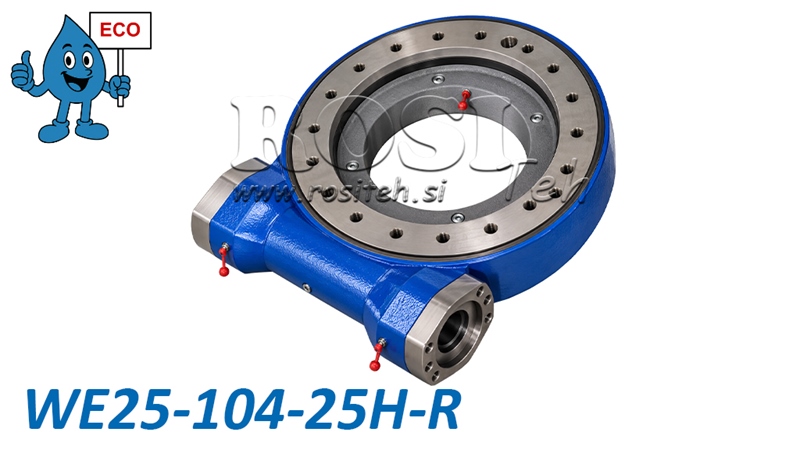

ŚLIMAKOWY NAPĘD OBROTOWY SERIA WEA25 - 34,2 kNm - PRZEŁOŻENIE 104:1 - ECO
| Informacje techniczne | |
| Dostawca: | Chiny |
| Gwarancja: | 6 miesięcy |
| Zwroty lub wymiany: | 14 dni |
| Masa produktu: | 202 kg |
| Model: | WEA25 - ECO |
| Statyczna nośność osiowa: | 2360 kN |
| Statyczna nośność promieniowa: | 945 kN |
| Zakres obrotu: | 360° (ciągły) |
| Przełożenie: | 104:1 |
| Maksymalna prędkość wyjściowa: | ≤ 1,5 obr./min |
| Moment wywracający: | 310 kNm |
| Luz: | ≤ 0,15° |
| Średnica zewnętrzna zespołu obrotu: | 800 mm |
| Moment utrzymujący: | 158,3 kNm |
| Wał wejściowy: | Ø25 mm |
| Moment wyjściowy: | 34,2 kNm |
Opis
Ślimakowe napędy obrotu serii WEA z naszej linii ECO oferują wydajne, solidne i ekonomiczne rozwiązanie do kontrolowanego obracania ciężkich konstrukcji i maszyn. Łączą reduktor ślimakowy oraz łożysko obrotowe w kompaktowym zespole, umożliwiając przenoszenie wysokiego momentu obrotowego przy jednoczesnym przenoszeniu obciążeń osiowych, promieniowych oraz momentów wywracających.
Seria WEA ECO zapewnia doskonały stosunek jakości do ceny i jest odpowiednia do zastosowań w maszynach rolniczych, leśnych, budowlanych i przemysłowych, gdzie wymagany jest wysoki moment obrotowy oraz precyzyjne pozycjonowanie obciążenia.
Zasada działania ślimakowego napędu obrotu
Ślimakowy napęd obrotu działa na zasadzie przekładni ślimakowej, w której ślimak napędza uzębiony wieniec obrotowy. Taka konstrukcja zapewnia wysokie przełożenie redukcyjne, duży moment wyjściowy oraz wolny, płynny i kontrolowany obrót. Napęd może być napędzany za pomocą odpowiedniego silnika hydraulicznego. Jego konstrukcja umożliwia ciągły obrót o 360°, natomiast zintegrowane łożysko obrotowe przenosi wysokie siły osiowe i promieniowe oraz momenty wywracające, dzięki czemu napęd nadaje się do wymagających warunków pracy.
Główne zalety
-
Linia ECO – ekonomiczne rozwiązanie oferujące doskonały stosunek jakości do ceny.
-
Wysoki moment wyjściowy do obracania ciężkich konstrukcji i ładunków.
-
Kompaktowa i solidna konstrukcja ze zintegrowanym łożyskiem obrotowym.
-
Możliwość ciągłego obrotu o 360°.
-
Precyzyjny i kontrolowany obrót dzięki wysokiemu przełożeniu redukcyjnemu.
-
Wysoka nośność osiowa i promieniowa.
-
Wysoka odporność na momenty wywracające.
-
Wysokiej jakości materiały oraz elementy przekładni poddane obróbce cieplnej.
-
Szeroka gama modeli do różnych obciążeń i zastosowań.
Zastosowania
Ślimakowe napędy obrotu serii WEA ECO są stosowane w różnych branżach, szczególnie w aplikacjach wymagających niezawodnego obrotu i pozycjonowania ciężkich elementów oraz zespołów maszyn.
-
Maszyny leśne – przyczepy leśne, żurawie i konstrukcje obrotowe.
-
Maszyny rolnicze – ramiona obrotowe, osprzęt i wyposażenie rolnicze.
-
Maszyny budowlane – żurawie, urządzenia dźwigowe i platformy obrotowe.
-
Urządzenia przemysłowe – urządzenia pozycjonujące, stoły obrotowe i systemy transportu materiałów.
-
Pojazdy transportowe i specjalistyczne – zespoły obrotowe oraz wyposażenie montowane na pojazdach.
Materiały i konstrukcja
Ślimakowe napędy obrotu serii WEA ECO są produkowane z wysokiej jakości stali, które zapewniają wytrzymałość mechaniczną, odporność na zużycie oraz długą żywotność przy prawidłowej konserwacji.
Elementy przekładni mogą być wykonane ze stali gatunków 45, 50Mn, 42CrMo lub 42CrMo4, natomiast ślimaki mogą być wykonane ze stali 42CrMo lub 20CrMoTi. Wybrane elementy są poddawane obróbce cieplnej w celu zwiększenia twardości i odporności na zużycie.
Twardość hartowanych powierzchni bieżni wynosi od 55 do 62 HRC, natomiast twardość powierzchni zespołu przekładni ślimakowej wynosi od 58 do 62 HRC.
Ślimakowy napęd obrotu jest fabrycznie nasmarowany.
Wymiary WEA25 - ECO

Wykres obciążeń granicznych
Wykres przedstawia dopuszczalne kombinacje obciążenia osiowego i momentu wywracającego dla ślimakowego napędu obrotu WEA25. Wraz ze wzrostem obciążenia osiowego dopuszczalny moment wywracający maleje. W celu prawidłowego doboru i bezpiecznej eksploatacji należy przestrzegać granic obciążenia określonych przez producenta.

Oś pozioma: Obciążenie osiowe w kN.
Oś pionowa: Moment wywracający w kNm.
Obszar zacieniowany: Dopuszczalne kombinacje obciążeń zgodnie z wykresem producenta.
Krzywa graniczna: Maksymalne dopuszczalne obciążenie złożone, którego nie wolno przekraczać.
