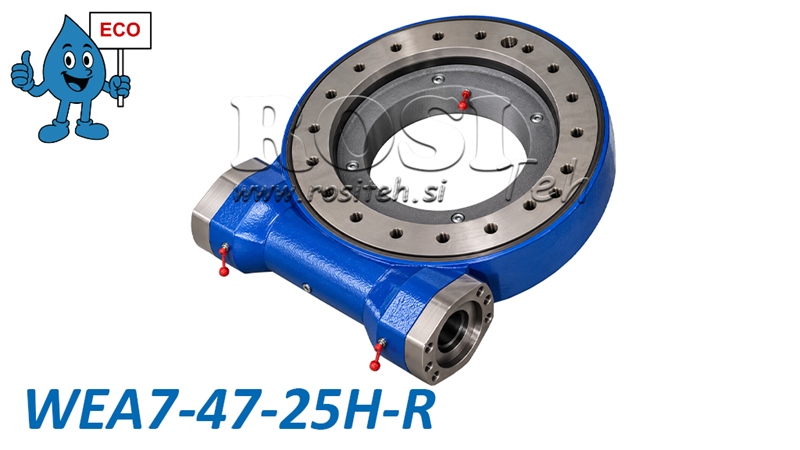

ŚLIMAKOWY NAPĘD OBROTOWY SERIA WEA7 - 3,5 kNm - PRZEŁOŻENIE 47:1 - ECO
| Informacje techniczne | |
| Dostawca: | Chiny |
| Gwarancja: | 6 miesięcy |
| Zwroty lub wymiany: | 14 dni |
| Masa produktu: | 35 kg |
| Model: | WEA7 - ECO |
| Statyczna nośność osiowa: | 220 kN |
| Statyczna nośność promieniowa: | 90 kN |
| Zakres obrotu: | 360° (ciągły) |
| Przełożenie: | 47:1 |
| Maksymalna prędkość wyjściowa: | 2,5 rpm |
| Moment wywracający: | 14.2 kNm |
| Luz: | ≤ 0,2° |
| Średnica zewnętrzna zespołu obrotowego: | 276 mm |
| Moment utrzymujący: | 20 kNm |
| Wał wejściowy: | Ø25 mm |
| Moment wyjściowy: | 3,5 kNm |
Opis
Ślimakowe napędy obrotu serii WEA z naszej linii ECO to wydajne, solidne i ekonomiczne rozwiązanie do kontrolowanego obrotu ciężkich konstrukcji i maszyn. Łączą reduktor ślimakowy oraz łożysko obrotowe w kompaktowym zespole, umożliwiając przenoszenie wysokiego momentu obrotowego przy jednoczesnym przenoszeniu obciążeń osiowych, promieniowych i momentów wywracających.
Seria WEA ECO oferuje doskonały stosunek jakości do ceny i jest odpowiednia do zastosowań w maszynach rolniczych, leśnych, budowlanych i przemysłowych, gdzie wymagany jest wysoki moment obrotowy oraz precyzyjne pozycjonowanie obciążenia.
Zasada działania ślimakowego napędu obrotu
Ślimakowy napęd obrotu działa na zasadzie przekładni ślimakowej, w której ślimak napędza uzębiony wieniec obrotowy. Taka konstrukcja zapewnia wysokie przełożenie redukcyjne, wysoki moment wyjściowy oraz powolny, płynny i kontrolowany obrót. Napęd może być uruchamiany za pomocą odpowiedniego silnika hydraulicznego. Jego konstrukcja umożliwia ciągły obrót o 360°, a zintegrowane łożysko obrotowe przenosi wysokie siły osiowe i promieniowe oraz momenty wywracające, dzięki czemu napęd nadaje się do wymagających warunków pracy.
Najważniejsze zalety
-
Linia ECO – przystępne cenowo rozwiązanie oferujące doskonały stosunek jakości do ceny.
-
Wysoki moment wyjściowy do obracania ciężkich konstrukcji i ładunków.
-
Kompaktowa i solidna konstrukcja ze zintegrowanym łożyskiem obrotowym.
-
Możliwość ciągłego obrotu o 360°.
-
Precyzyjny i kontrolowany obrót dzięki wysokiemu przełożeniu redukcyjnemu.
-
Wysoka nośność osiowa i promieniowa.
-
Wysoka odporność na momenty wywracające.
-
Wysokiej jakości materiały i elementy przekładni poddane obróbce cieplnej.
-
Szeroka gama modeli do różnych obciążeń i zastosowań.
Zastosowania
Ślimakowe napędy obrotu serii WEA ECO są stosowane w różnych branżach, szczególnie w aplikacjach wymagających niezawodnego obrotu i pozycjonowania ciężkich komponentów oraz zespołów maszyn.
-
Maszyny leśne – przyczepy leśne, żurawie i konstrukcje obrotowe.
-
Maszyny rolnicze – ramiona obrotowe, osprzęt i wyposażenie rolnicze.
-
Maszyny budowlane – żurawie, urządzenia dźwigowe i platformy obrotowe.
-
Urządzenia przemysłowe – urządzenia pozycjonujące, stoły obrotowe i systemy transportu materiałów.
-
Pojazdy transportowe i specjalistyczne – zespoły obrotowe oraz wyposażenie montowane na pojazdach.
Materiały i konstrukcja
Ślimakowe napędy obrotu serii WEA ECO są produkowane z wysokiej jakości stali, które zapewniają wytrzymałość mechaniczną, odporność na zużycie oraz długą żywotność przy prawidłowej konserwacji.
Elementy przekładni mogą być wykonywane ze stali gatunków 45, 50Mn, 42CrMo lub 42CrMo4, natomiast ślimaki mogą być wykonane ze stali 42CrMo lub 20CrMoTi. Wybrane elementy są poddawane obróbce cieplnej w celu zwiększenia twardości i odporności na zużycie.
Twardość powierzchni hartowanych bieżni wynosi od 55 do 62 HRC, natomiast twardość powierzchni zespołu przekładni ślimakowej wynosi od 58 do 62 HRC.
Ślimakowy napęd obrotu jest fabrycznie nasmarowany.
Wymiary WEA07 - ECO

Wykres obciążeń granicznych
Wykres przedstawia dopuszczalne kombinacje obciążenia osiowego i momentu wywracającego dla ślimakowego napędu obrotu WEA7. Wraz ze wzrostem obciążenia osiowego dopuszczalny moment wywracający maleje. W celu prawidłowego doboru i bezpiecznej eksploatacji napędu obrotu należy przestrzegać wartości granicznych obciążenia określonych przez producenta.

Oś pozioma: Obciążenie osiowe w kN.
Oś pionowa: Moment wywracający w kNm.
Obszar zacieniowany: Dopuszczalne kombinacje obciążeń zgodnie z wykresem producenta.
Krzywa graniczna: Maksymalne dopuszczalne obciążenie złożone, którego nie wolno przekraczać.
