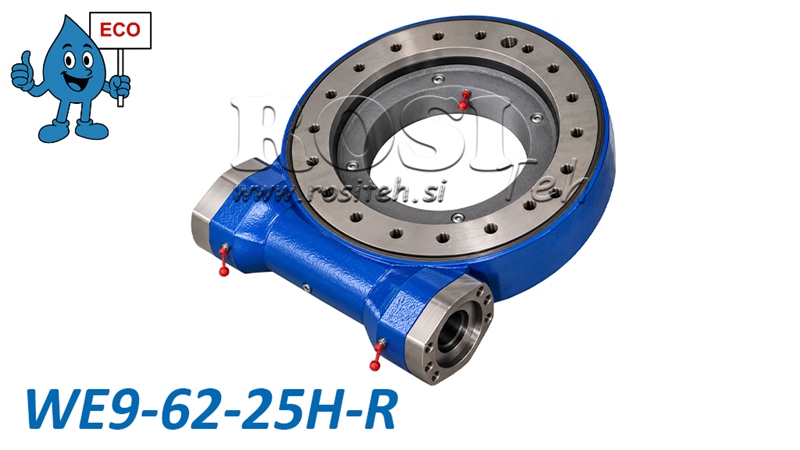

ŚLIMAKOWY NAPĘD OBROTOWY SERIA WEA9 - 8 kNm - PRZEŁOŻENIE 62:1 - ECO
| Informacje techniczne | |
| Dostawca: | Chiny |
| Gwarancja: | 6 miesięcy |
| Zwroty lub wymiany: | 14 dni |
| Masa produktu: | 50 kg |
| Model: | WEA9 - ECO |
| Nośność statyczna osiowa: | 578 kN |
| Nośność statyczna promieniowa: | 215 kN |
| Zakres obrotu: | 360° (ciągły) |
| Przełożenie: | 62:1 |
| Maksymalna prędkość wyjściowa: | ≤ 2 rpm |
| Moment wywracający: | 35,6 kNm |
| Luz: | ≤ 0,15° |
| Średnica zewnętrzna zespołu obrotowego: | 342 mm |
| Moment trzymający: | 38,7 kNm |
| Wał wejściowy: | Ø25 mm |
| Moment wyjściowy: | 8 kNm |
Opis
Ślimakowe napędy obrotu serii WEA z naszej linii ECO oferują mocne, wytrzymałe i ekonomiczne rozwiązanie do kontrolowanego obrotu ciężkich konstrukcji i maszyn. Łączą przekładnię ślimakową redukcyjną oraz łożysko obrotu w kompaktowym zespole, umożliwiając przenoszenie wysokiego momentu obrotowego przy jednoczesnym przenoszeniu obciążeń osiowych, promieniowych oraz momentów wywracających.
Seria WEA ECO zapewnia doskonały stosunek jakości do ceny i nadaje się do zastosowań w maszynach rolniczych, leśnych, budowlanych oraz przemysłowych, gdzie wymagany jest wysoki moment obrotowy i precyzyjne pozycjonowanie obciążenia.
Zasada działania ślimakowego napędu obrotu
Ślimakowy napęd obrotu działa na zasadzie przekładni ślimakowej, w której ślimak napędza uzębiony pierścień obrotowy. Taka konstrukcja zapewnia duże przełożenie redukcyjne, wysoki moment wyjściowy oraz powolny, płynny i kontrolowany obrót. Napęd może być zasilany odpowiednim silnikiem hydraulicznym. Jego konstrukcja umożliwia ciągły obrót o 360°, natomiast zintegrowane łożysko obrotu przenosi duże siły osiowe i promieniowe oraz momenty wywracające, dzięki czemu napęd nadaje się do wymagających warunków pracy.
Najważniejsze zalety
-
Linia ECO – przystępne cenowo rozwiązanie zapewniające doskonały stosunek jakości do ceny.
-
Wysoki moment wyjściowy do obracania ciężkich konstrukcji i ładunków.
-
Kompaktowa i wytrzymała konstrukcja ze zintegrowanym łożyskiem obrotu.
-
Możliwość ciągłego obrotu o 360°.
-
Precyzyjny i kontrolowany obrót dzięki dużemu przełożeniu redukcyjnemu.
-
Wysoka nośność osiowa i promieniowa.
-
Wysoka odporność na momenty wywracające.
-
Wysokiej jakości materiały oraz elementy uzębienia poddane obróbce cieplnej.
-
Szeroka gama modeli do różnych obciążeń i zastosowań.
Zastosowania
Ślimakowe napędy obrotu serii WEA ECO są stosowane w różnych branżach, szczególnie w aplikacjach wymagających niezawodnego obrotu i pozycjonowania ciężkich podzespołów oraz zespołów maszyn.
-
Maszyny leśne – przyczepy leśne, żurawie i konstrukcje obrotowe.
-
Maszyny rolnicze – ramiona obrotowe, osprzęt i wyposażenie rolnicze.
-
Maszyny budowlane – żurawie, urządzenia dźwigowe i platformy obrotowe.
-
Urządzenia przemysłowe – urządzenia pozycjonujące, stoły obrotowe i systemy transportu bliskiego.
-
Pojazdy transportowe i specjalistyczne – zespoły obrotowe oraz wyposażenie montowane na pojazdach.
Materiały i konstrukcja
Ślimakowe napędy obrotu serii WEA ECO są produkowane z wysokiej jakości stali, które zapewniają wytrzymałość mechaniczną, odporność na zużycie oraz długą żywotność przy prawidłowej konserwacji.
Elementy przekładni mogą być wykonane ze stali gatunków 45, 50Mn, 42CrMo lub 42CrMo4, natomiast ślimaki mogą być wykonane ze stali 42CrMo lub 20CrMoTi. Wybrane elementy są poddawane obróbce cieplnej w celu zwiększenia twardości i odporności na zużycie.
Twardość hartowanych powierzchni bieżni wynosi od 55 do 62 HRC, natomiast twardość powierzchni zespołu przekładni ślimakowej wynosi od 58 do 62 HRC.
Ślimakowy napęd obrotu jest fabrycznie wstępnie nasmarowany.
Wymiary WEA09 - ECO

Wykres obciążeń granicznych
Wykres przedstawia dopuszczalne kombinacje obciążenia osiowego i momentu wywracającego dla ślimakowego napędu obrotu WEA9. Wraz ze wzrostem obciążenia osiowego dopuszczalny moment wywracający maleje. W celu prawidłowego doboru i bezpiecznej eksploatacji napędu obrotu należy przestrzegać wartości granicznych obciążeń określonych przez producenta.

Oś pozioma: Obciążenie osiowe w kN.
Oś pionowa: Moment wywracający w kNm.
Obszar zacieniowany: Dopuszczalne kombinacje obciążeń zgodnie z wykresem producenta.
Krzywa graniczna: Maksymalne dopuszczalne obciążenie złożone, którego nie wolno przekraczać.
