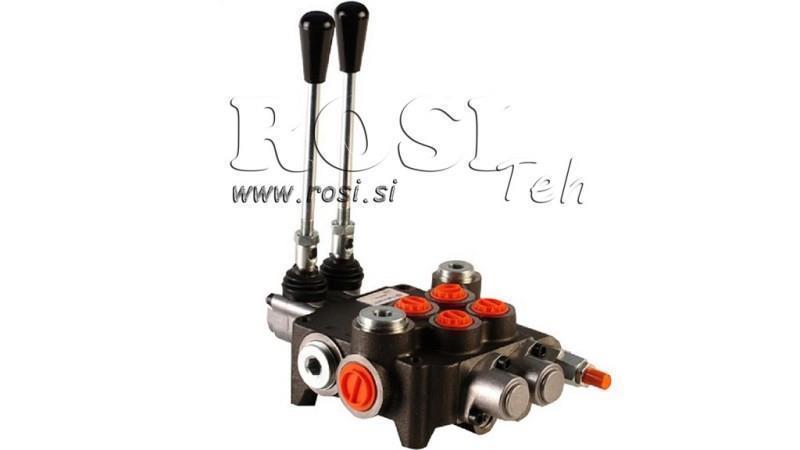

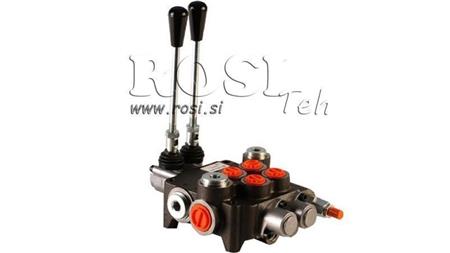

RĘCZNY ZAWÓR HYDRAULICZNY MONOBLOK 2xZ80
| Informacje techniczne | |
| Dostawca: | Bułgaria |
| Zwrot lub wymiana: | 14 dni |
| Gwarancja: | 6 miesięcy |
| Masa produktu: | 6,2 kg |
| Typ rozdzielacza: | Monoblokowy Z80 |
| Przepływ nominalny: | 80 L/min |
| Liczba sekcji: | 2 |
| Materiał korpusu: | Żeliwo |
| Materiał suwaka: | Stal węglowa (średnica 18 mm) |
| Sterowanie: | Mechaniczne (za pomocą dźwigni sterującej) |
| Układ hydrauliczny: | Równoległy |
| Maks. ciśnienie (przyłącze T): | 35 bar (ciśnienie powrotne) |
| Maks. ciśnienie (przyłącze P): | 315 bar (ciśnienie zasilania) |
| Maks. ciśnienie (przyłącza A i B): | 315 bar (ciśnienie robocze) |
| Fabrycznie ustawiony zawór przelewowy: | 180 bar |
| Zakres regulacji zaworu przelewowego: | 120-250 bar |
| Przeciek wewnętrzny: | 8 cm³/min przy Δp = 100 bar i 40°C |
| Temperatura pracy: | od -40°C do +60°C |
| Temperatura robocza oleju: | od -20°C do +80°C z uszczelnieniami NBR, od -20°C do +100°C z uszczelnieniami FPM |
| Lepkość oleju: | 15–75 mm²/s (zalecana) |
Opis
Monoblokowe rozdzielacze hydrauliczne Z80 są przeznaczone do niezawodnego i precyzyjnego sterowania przepływem oleju hydraulicznego między pompą a siłownikami hydraulicznymi. Są dostępne w wersjach od 1 do 6 sekcji, umożliwiając sterowanie od jedną do sześciu niezależnymi funkcjami hydraulicznymi w zależności od wymagań układu.
Każda sekcja posiada przyłącza robocze A i B. Standardowa wersja BSP wykorzystuje przyłącze G 1/2 dla zasilania ciśnieniowego P, G 3/4 dla przyłącza powrotnego T oraz przyłącza G 1/2 dla portów roboczych A i B. W zależności od wybranej konfiguracji suwaka rozdzielacz nadaje się do sterowania siłownikami hydraulicznymi dwustronnego lub jednostronnego działania, silnikami hydraulicznymi oraz innymi odbiornikami hydraulicznymi.
W wersji sterowanej ręcznie rozdzielacz jest sterowany mechanicznie za pomocą dźwigni. Przestawienie pojedynczej dźwigni kieruje olej hydrauliczny do odpowiedniego przyłącza roboczego, sterując w ten sposób kierunkiem ruchu podłączonego odbiornika. W położeniu neutralnym dana funkcja hydrauliczna nie jest aktywowana.
Główne zalety rozdzielaczy Z80:
- przepływ nominalny: 80 l/min,
- maksymalne ciśnienie robocze: 315 bar,
- dostępne z 1 do 6 sekcjami,
- kompaktowa i wytrzymała konstrukcja monoblokowa,
- prosta i bezpośrednia obsługa ręczna,
- niezależne sterowanie poszczególnymi funkcjami hydraulicznymi,
- standardowe przyłącza hydrauliczne,
- odpowiednie do różnych mobilnych i stacjonarnych układów hydraulicznych.
Rozdzielacze Z80 są wyposażone w główny zawór przelewowy oraz zawór zwrotny. Są dostępne w konfiguracji równoległej lub tandemowej, z opcjonalnym przyłączem Power Beyond (Carry Over) do podłączenia dodatkowych rozdzielaczy hydraulicznych.
Monoblokowe rozdzielacze hydrauliczne Z80 nadają się do stosowania w maszynach rolniczych i leśnych, a także w różnego rodzaju przemysłowych i mobilnych urządzeniach hydraulicznych. Dobór odpowiedniej liczby sekcji i typu suwaka pozwala dostosować rozdzielacz do konkretnych funkcji hydraulicznych danej maszyny lub aplikacji.

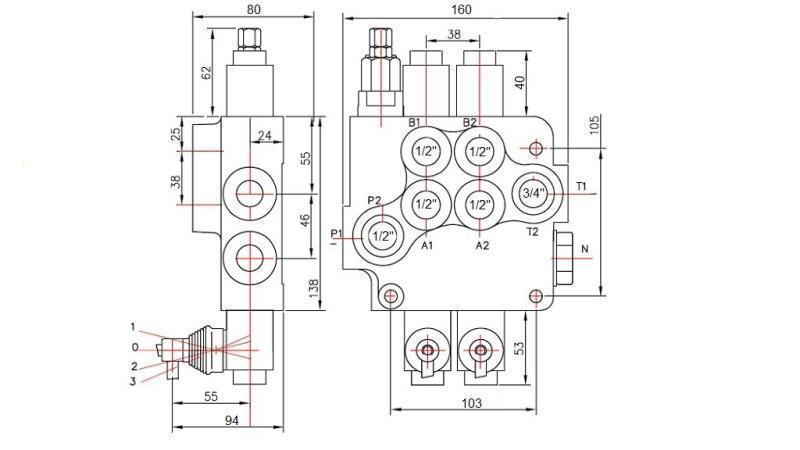

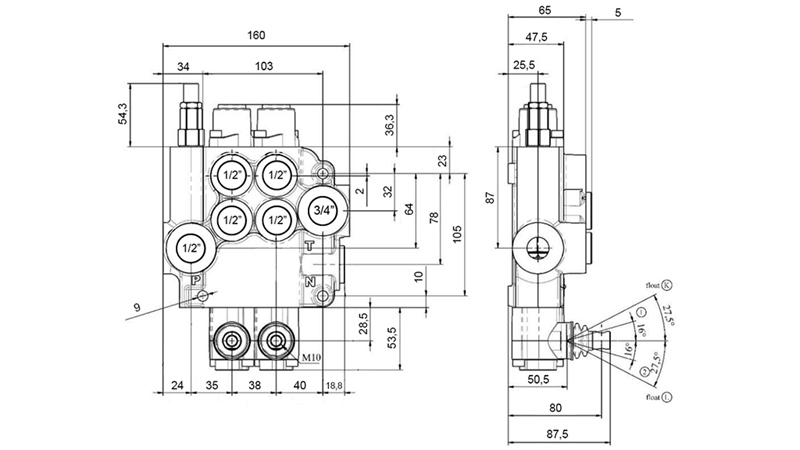

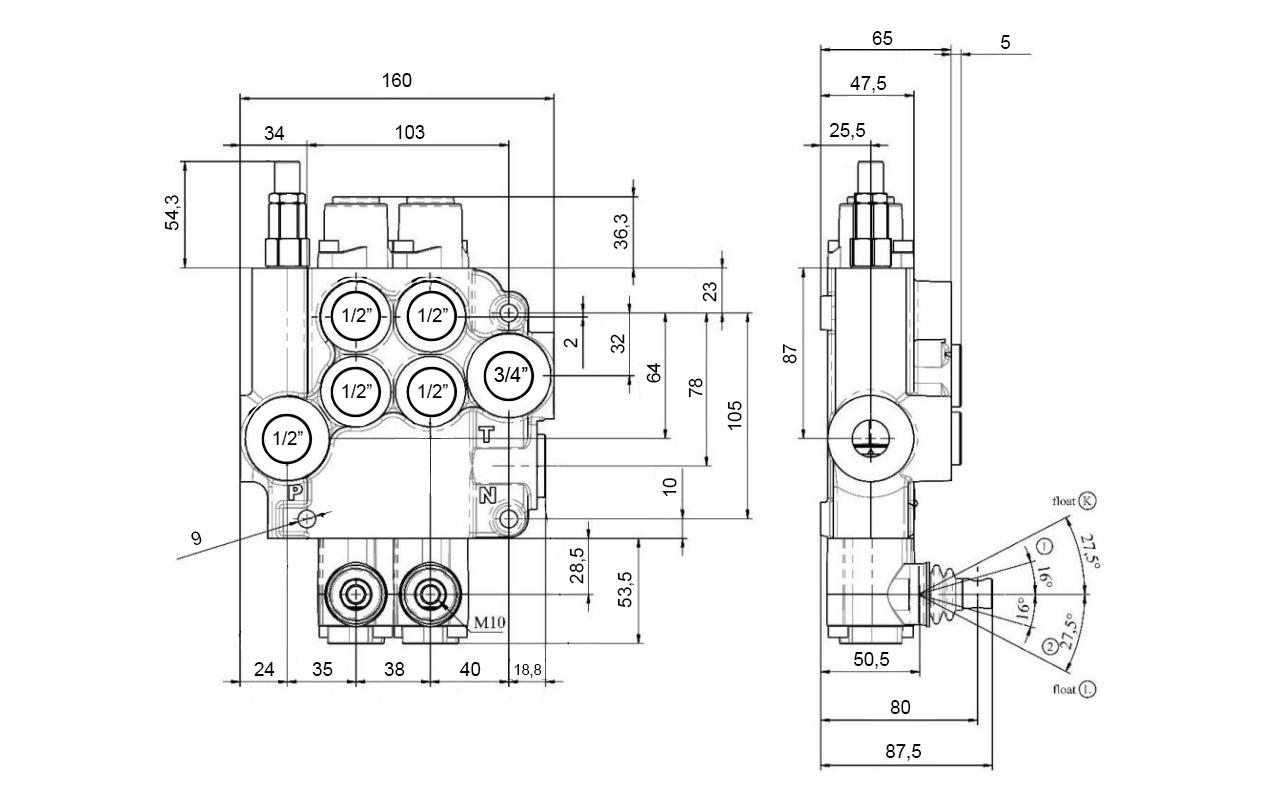

Wymiary

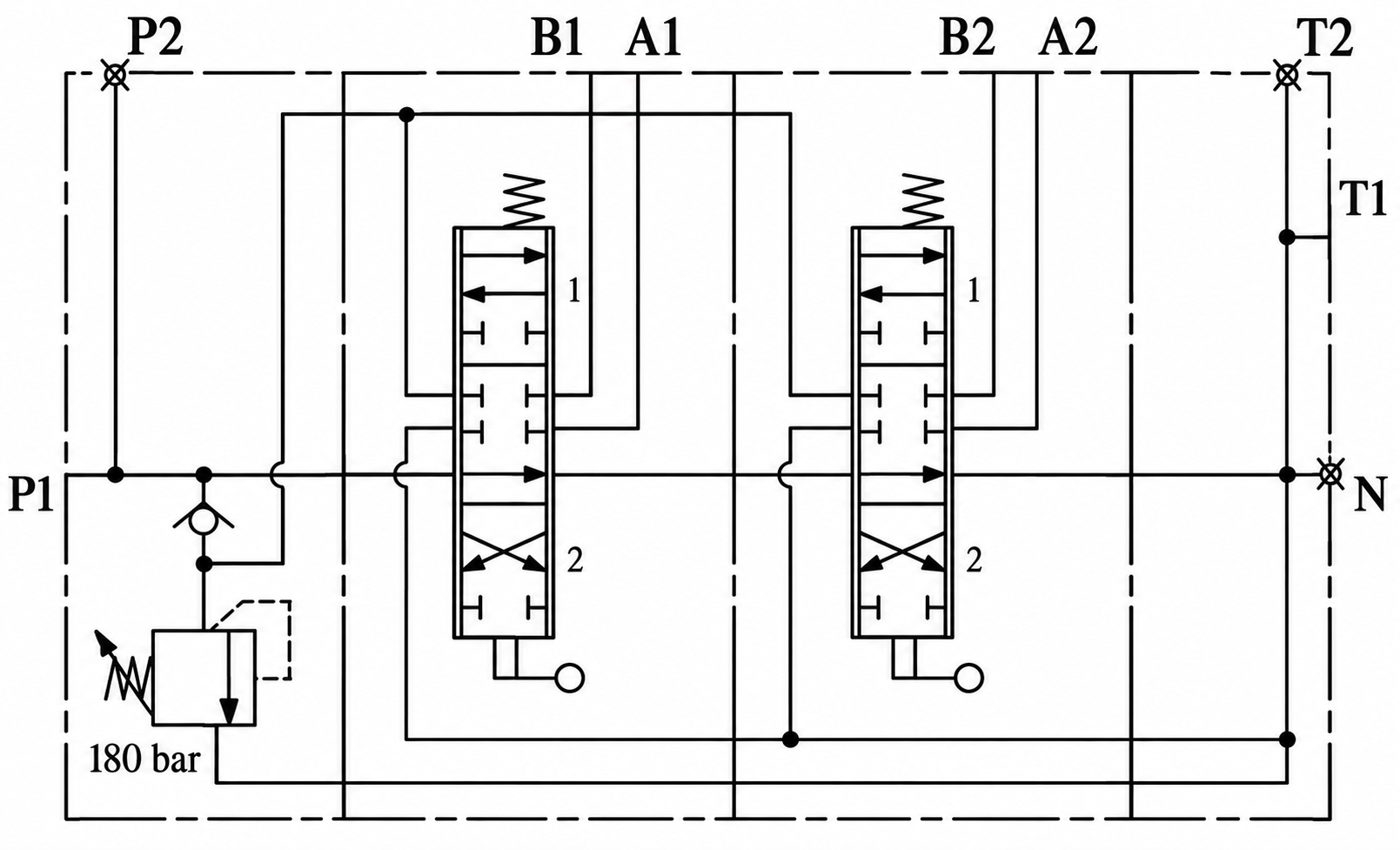

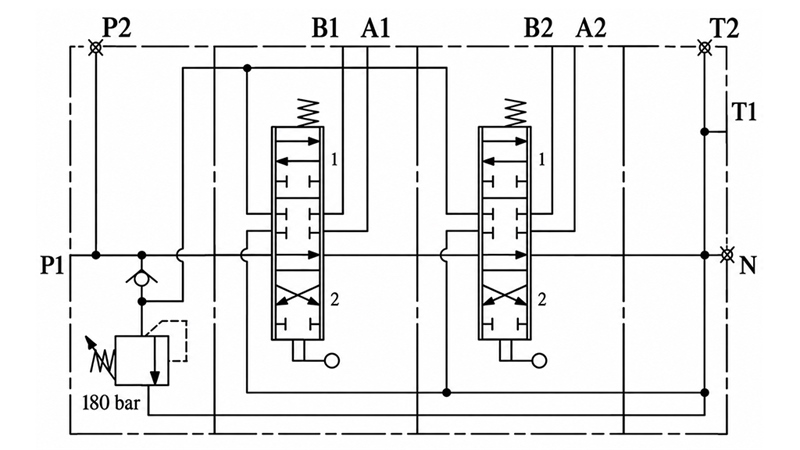

Schemat hydrauliczny
