RĘCZNY ZAWÓR HYDRAULICZNY MONOBLOK 2xZ80 + POZYCJA PŁYWAJĄCA
| Informacje techniczne | |
| Dostawca: | Bułgaria |
| Zwrot lub wymiana: | 14 dni |
| Gwarancja: | 6 miesięcy |
| Masa produktu: | 6,45 kg |
| Typ rozdzielacza: | Monoblokowy Z80 z funkcją pływającą |
| Przepływ nominalny: | 80 L/min |
| Liczba sekcji: | 2 |
| Materiał korpusu: | Żeliwo |
| Materiał suwaka: | Stal węglowa (średnica 18 mm) |
| Sterowanie: | Mechaniczne (za pomocą dźwigni sterującej) |
| Położenia dźwigni: | 4 |
| Funkcje: | Dwustronnego działania + funkcja pływająca (FLOAT) |
| Układ hydrauliczny: | Równoległy |
| Maks. ciśnienie (port T): | 35 bar (ciśnienie powrotu) |
| Maks. ciśnienie (port P): | 315 bar (ciśnienie zasilania) |
| Maks. ciśnienie (porty A i B): | 315 bar (ciśnienie robocze) |
| Fabrycznie ustawiony zawór przelewowy: | 180 bar |
| Zakres regulacji zaworu przelewowego: | 120-250 bar |
| Przeciek wewnętrzny: | 8 cm³/min przy Δp = 100 bar i 40°C |
| Temperatura pracy: | Od -40°C do +60°C |
| Temperatura robocza oleju: | Od -20°C do +80°C z uszczelnieniami NBR, od -20°C do +100°C z uszczelnieniami FPM |
| Lepkość oleju: | 15–75 mm²/s (zalecana) |
Opis
Monoblokowy rozdzielacz hydrauliczny Z80 z funkcją pływającą jest przeznaczony do niezawodnego i precyzyjnego ręcznego sterowania przepływem oleju hydraulicznego między pompą a siłownikiem hydraulicznym. Kluczową cechą tej wersji jest dodatkowe położenie pływające (FLOAT), które umożliwia swobodny ruch podłączonego siłownika hydraulicznego.
Sekcja posiada przyłącza robocze A i B z gwintami G 1/2" do podłączenia siłownika hydraulicznego lub innego odbiornika hydraulicznego dwustronnego działania. Główne przyłącze ciśnieniowe P ma gwint G 1/2", a przyłącze powrotne T ma gwint G 3/4".
Rozdzielacz jest sterowany mechanicznie za pomocą dźwigni. Oprócz standardowego dwukierunkowego sterowania siłownikiem rozdzielacz posiada również położenie pływające. Po przestawieniu dźwigni w położenie pływające porty A i B zostają połączone z linią powrotną T, umożliwiając swobodny ruch tłoczyska siłownika hydraulicznego w obu kierunkach pod wpływem sił zewnętrznych.
Funkcja pływająca jest szczególnie przydatna w osprzęcie, który podczas pracy musi kopiować teren lub powierzchnię podłoża, ponieważ po włączeniu funkcji pływającej siłownik hydrauliczny nie utrzymuje osprzętu w stałym położeniu.
Główne zalety wersji Z80 + F:
- dodatkowa funkcja pływająca (FLOAT),
- swobodny ruch siłownika hydraulicznego w położeniu pływającym,
- odpowiedni do osprzętu wymagającego kopiowania terenu,
- prosta obsługa mechaniczna dźwignią,
- zintegrowany zawór przelewowy,
- solidna konstrukcja monoblokowa.
Rozdzielacz hydrauliczny Z80 z funkcją pływającą nadaje się do zastosowania w maszynach rolniczych, leśnych oraz innych mobilnych maszynach hydraulicznych, w których oprócz standardowego sterowania dwustronnego działania wymagany jest swobodny ruch siłownika hydraulicznego.

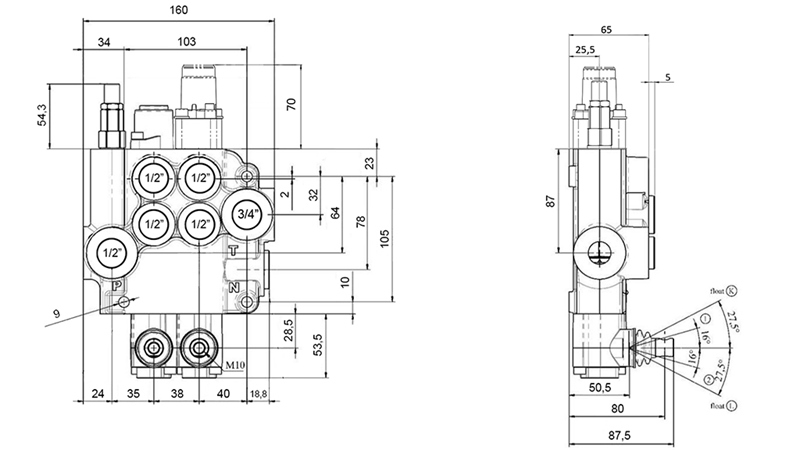

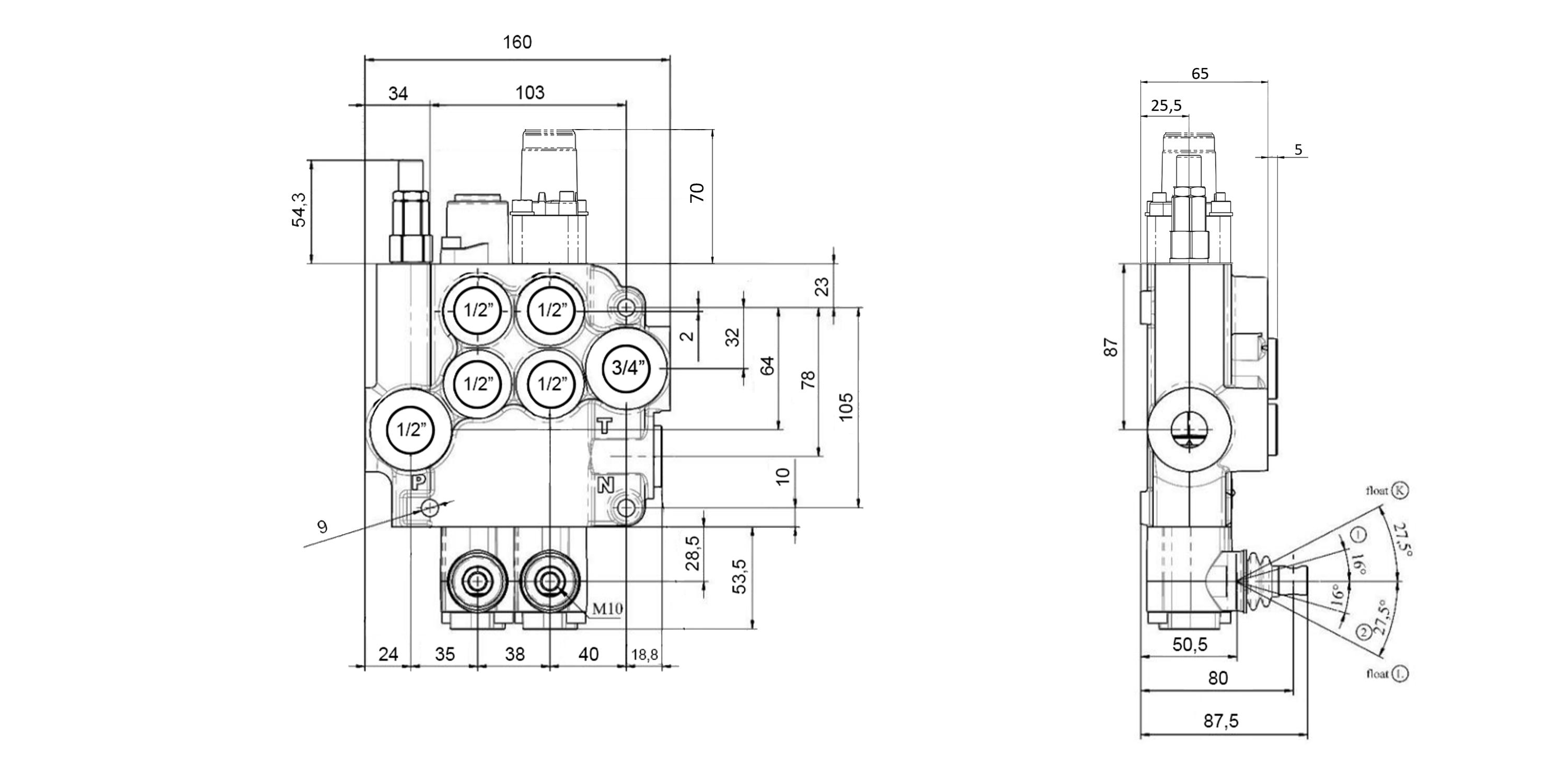

Wymiary

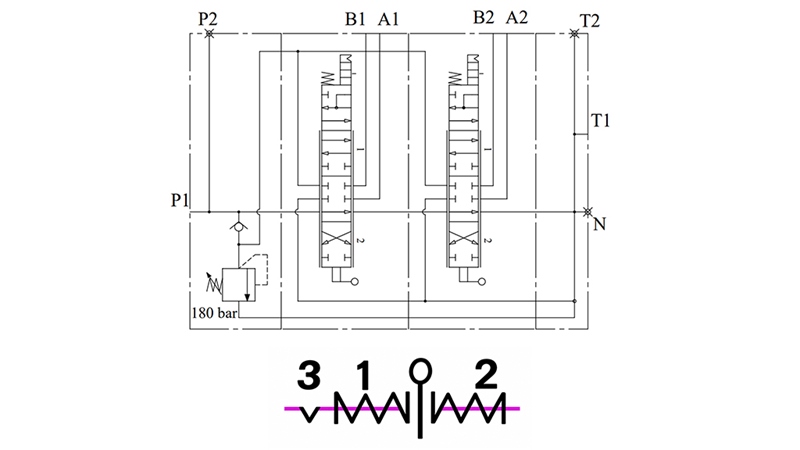

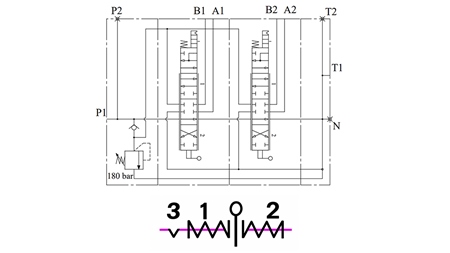

Schemat hydrauliczny
