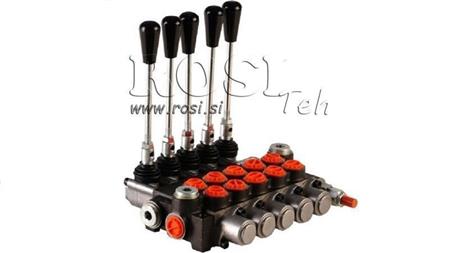

RĘCZNY ZAWÓR HYDRAULICZNY MONOBLOK 5xZ50
| Informacje techniczne | |
| Dostawca: | Bułgaria |
| Zwrot lub wymiana: | 14 dni |
| Gwarancja: | 6 miesięcy |
| Masa produktu: | 8,5 kg |
| Typ rozdzielacza: | monoblokowy Z50 |
| Przepływ nominalny: | 50 L/min |
| Liczba sekcji: | 5 |
| Materiał korpusu: | Żeliwo |
| Materiał suwaka: | Stal węglowa (średnica 16 mm) |
| Sterowanie: | Mechaniczne (za pomocą dźwigni sterującej) |
| Układ hydrauliczny: | Równoległy |
| Maks. ciśnienie (przyłącze T): | 35 bar (ciśnienie powrotne) |
| Maks. ciśnienie (przyłącze P): | 315 bar (ciśnienie zasilania) |
| Maks. ciśnienie (przyłącza A i B): | 315 bar (ciśnienie robocze) |
| Fabrycznie ustawiony zawór przelewowy: | 180 bar |
| Zakres regulacji zaworu przelewowego: | W zależności od sprężyny: 50–120 / 120–250 / 220–315 bar |
| Przeciek wewnętrzny: | 7 cm³/min przy Δp = 100 bar i 40°C |
| Temperatura pracy: | od -40°C do +60°C |
| Temperatura robocza oleju: | od -20°C do +80°C z uszczelnieniami NBR |
| Lepkość oleju: | 15–75 mm²/s (zalecana) |
Opis
Monoblokowe rozdzielacze hydrauliczne Z50 są przeznaczone do niezawodnego i precyzyjnego ręcznego sterowania przepływem oleju hydraulicznego między pompą a elementami wykonawczymi układu hydraulicznego. Są dostępne w wersjach od 1 do 7 sekcji, umożliwiając sterowanie od jednego do siedmiu niezależnych funkcji hydraulicznych w zależności od wymagań układu hydraulicznego.
Każda sekcja posiada przyłącza robocze A i B z gwintem G 3/8" do podłączenia siłownika hydraulicznego, silnika hydraulicznego lub innego dwustronnego odbiornika hydraulicznego. Główne przyłącze ciśnieniowe P oraz przyłącze powrotne T posiadają gwinty G 1/2".
Rozdzielacz jest sterowany mechanicznie za pomocą dźwigni sterujących. Przesunięcie poszczególnej dźwigni kieruje olej hydrauliczny do jednego lub drugiego przyłącza roboczego, sterując kierunkiem ruchu podłączonego elementu wykonawczego. W położeniu neutralnym odpowiednia funkcja hydrauliczna nie jest aktywowana.
Główne zalety rozdzielaczy Z50:
- dostępne w wersjach od 1 do 7 sekcji,
- kompaktowa konstrukcja monoblokowa,
- prosta i bezpośrednia obsługa ręczna,
- niezależne sterowanie poszczególnymi funkcjami hydraulicznymi,
- standardowe przyłącza hydrauliczne,
- solidna konstrukcja do zastosowania w maszynach rolniczych i roboczych.
Monoblokowe rozdzielacze hydrauliczne Z50 nadają się do zastosowania w maszynach rolniczych i leśnych, a także w różnego rodzaju przemysłowych i mobilnych urządzeniach hydraulicznych. Dobór odpowiedniej liczby sekcji umożliwia dopasowanie rozdzielacza do liczby funkcji hydraulicznych wymaganych przez daną maszynę lub zastosowanie.

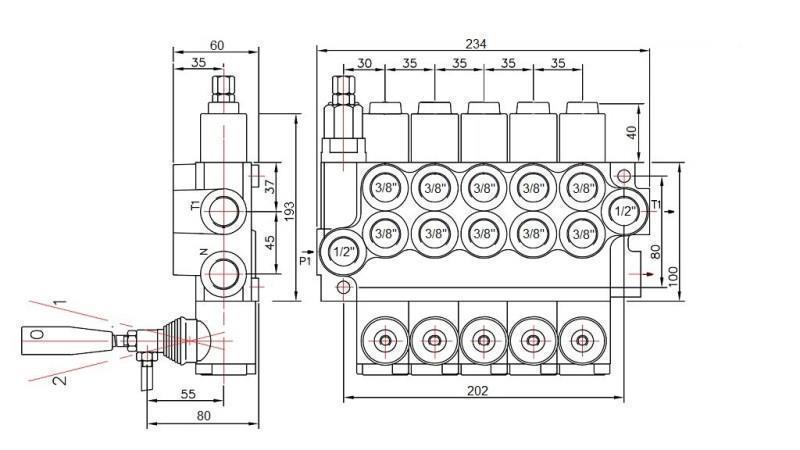

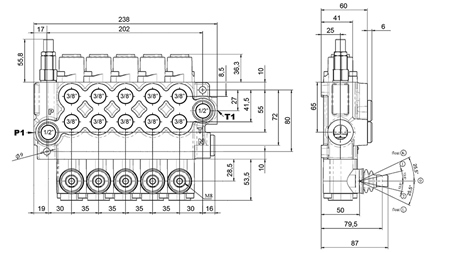

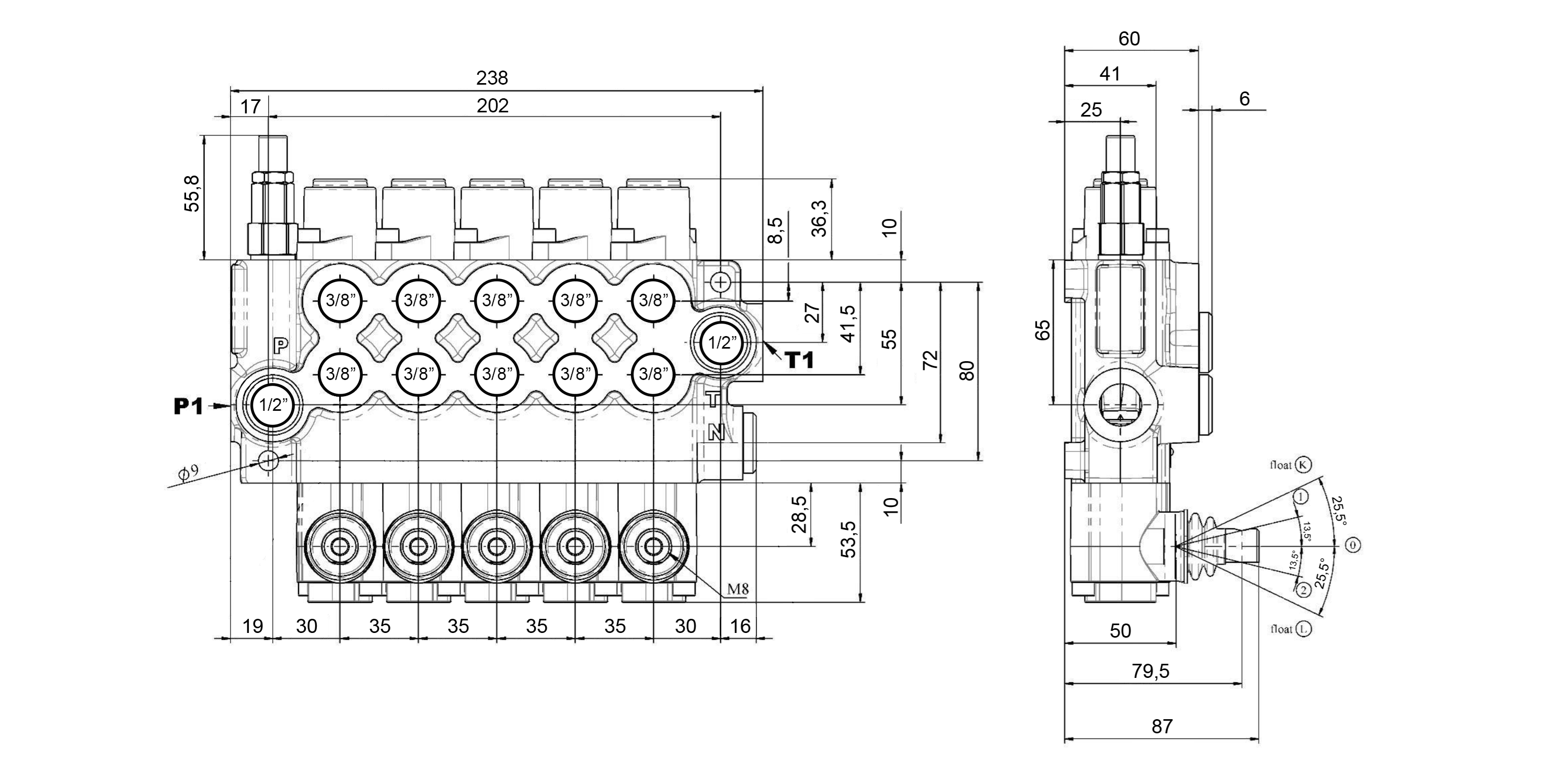

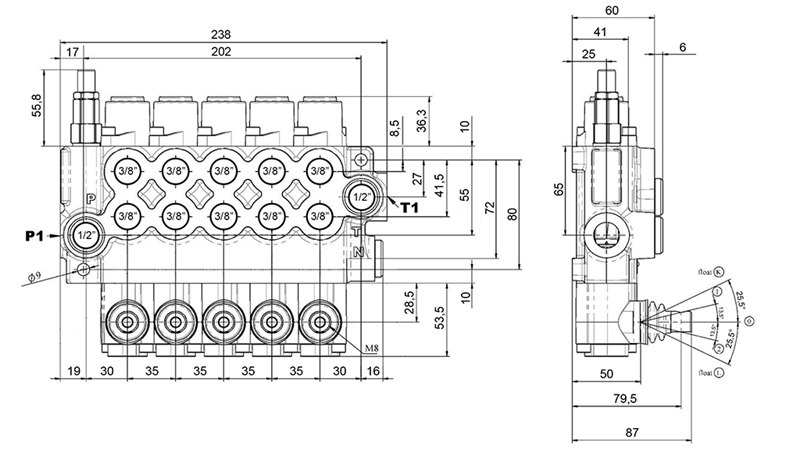

Wymiary

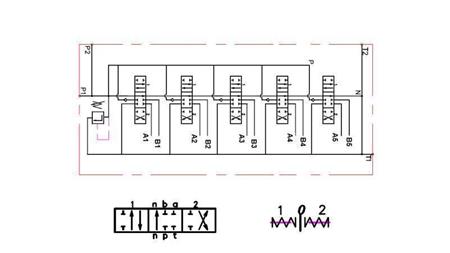

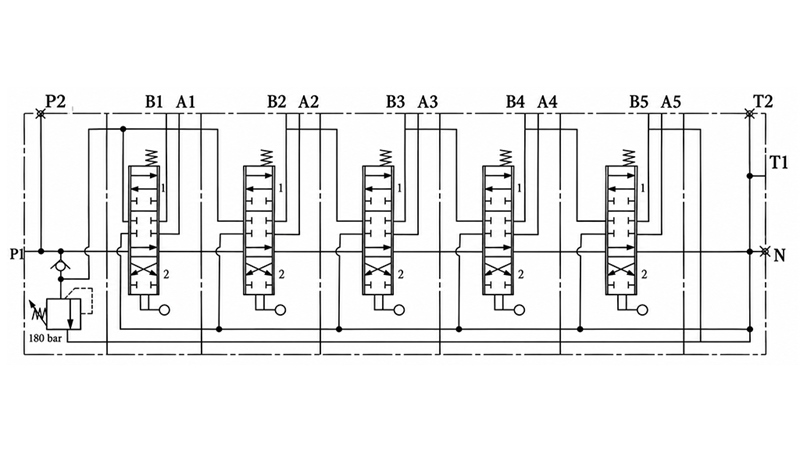

Schemat hydrauliczny
